芯来IDE调试的官方指导链接如下： 4.4How to develop with Nuclei Studio

一、问题描述

想调试MCU200t板子，参考“4.4.5. Run Hello World Project”的流程，没有跑通。设置：

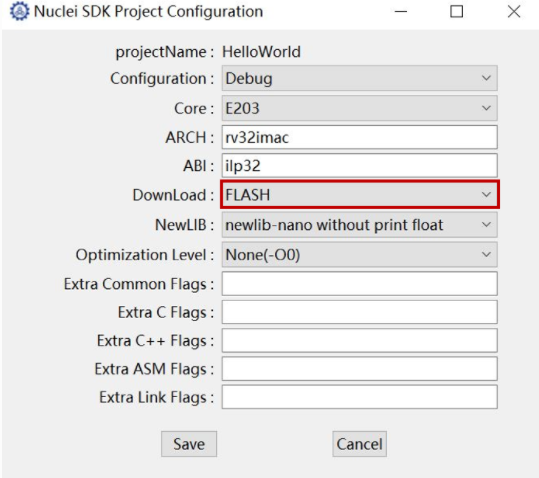

“RV-Tools -> SDK Configuration Tools”, choose “FLASH”


本文也是为了解决上篇分享最后遗留下来的问题： 芯来MCU200T 新机测试

二、解决方案

考虑到最开始选择“ILM”时，编译是可以通过的，于是比较选择“ILM”和“FLASH”两种方式的编译选项：

选中项目-> 右键，Properties(或Alt+Enter)->C/C++Build->Settings->Tool Settings

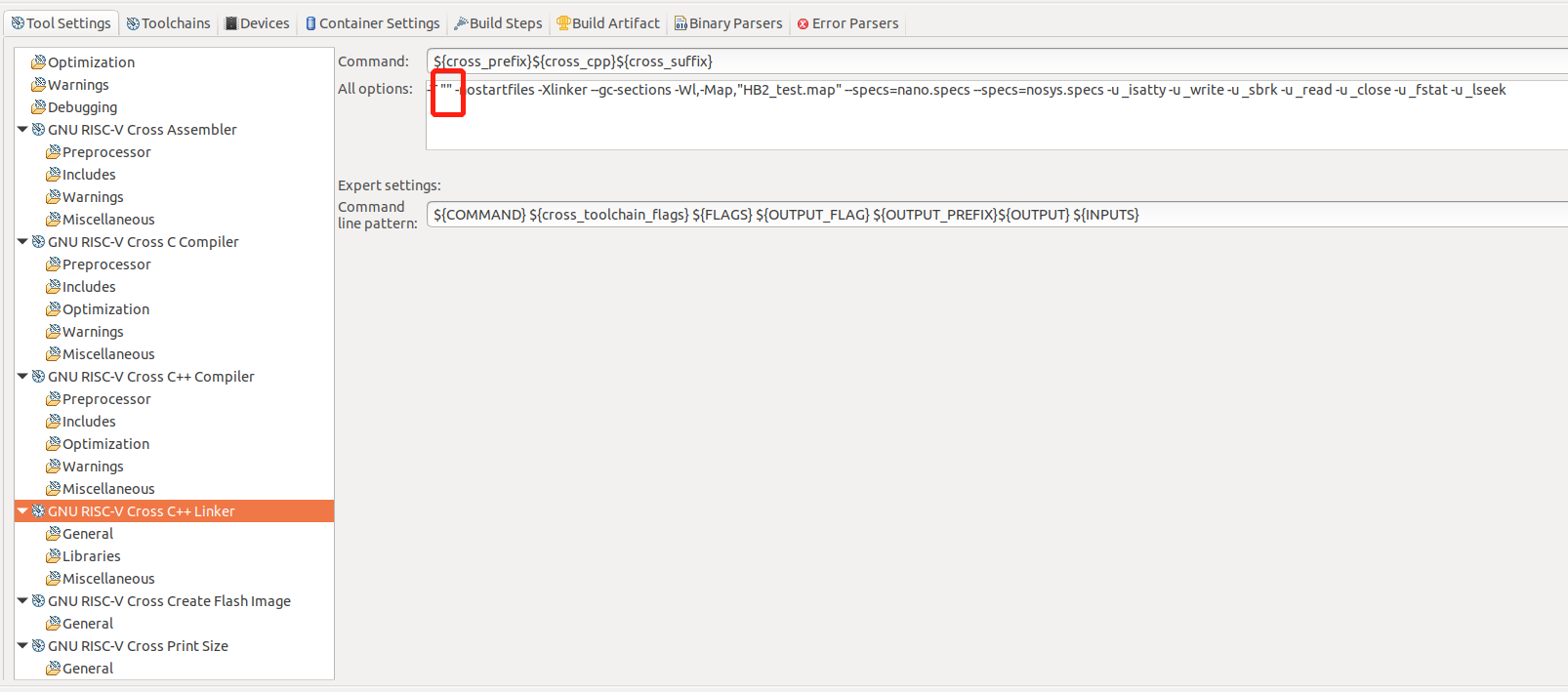

对比每个部分（GNU RISC-V Cross Assembler、C Compiler、C++Compiler、C++Linker、Create Flash Image Print Size）,最后发现是C++Linker部分的问题：

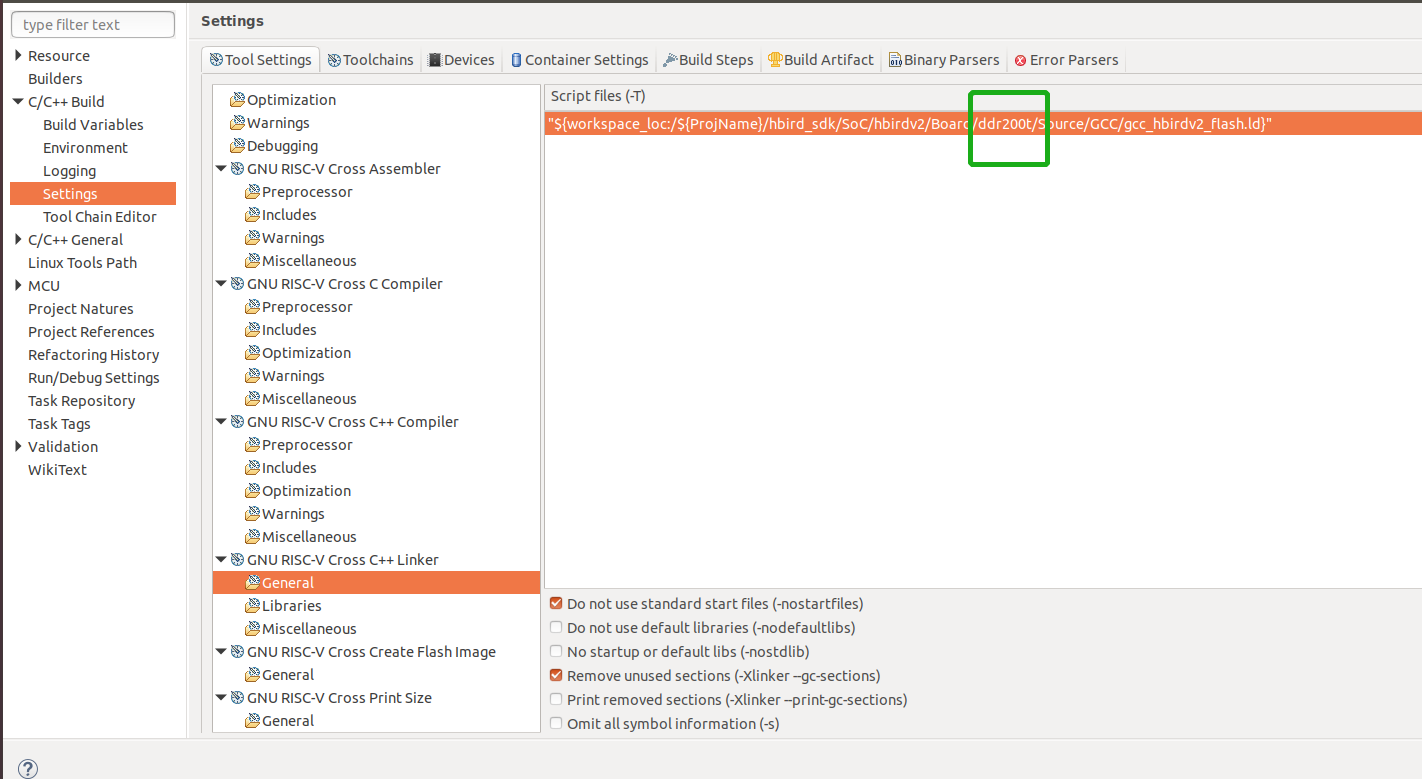

到General子标签下查看，发现问题！ image.png

需要手动将“ddr200t”修改为“mcu200t”： image.png OK->Apply and close，重新编译，即可通过。

三、附送烧录时的类似bug

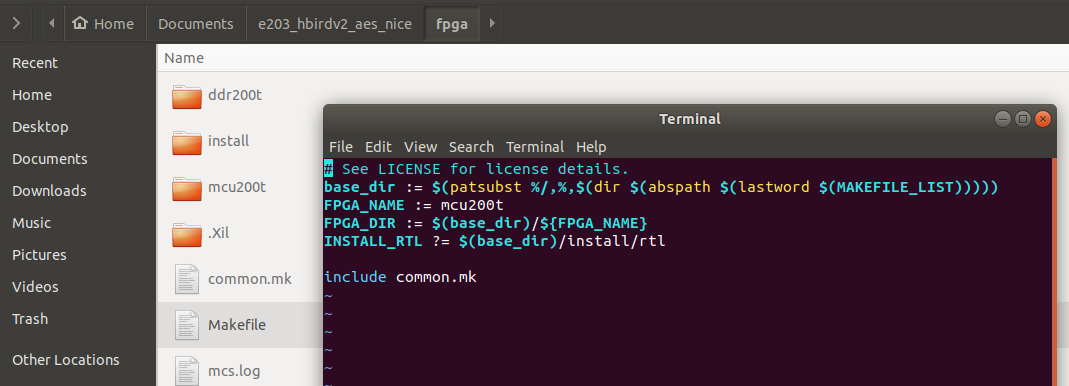

生成比特流文件的官方指导如下： 4.2. How to generate mcs for FPGA 如果要烧录MCU200t的板子，进入/fpga目录，需要修改目录下的Makefile： FPGA_NAME := ddr200t 改为 FPGA_NAME := mcu200t


接着再执行：

make install FPGA_NAME=mcu200t
make bit FPGA_NAME=mcu200t  //大概要20min
make mcs FPGA_NAME=mcu200t

最后打开vivado，连接下载器（不是蜂鸟调试器）,依次电极如下操作：

  • "Open Hardware Manager"
  • "Auto Connect"
  • “Add Configuration Memory Device”: mt25ql128-spi-x1_x2_x4
  • Add /fpga/ddr200t/obj/system.mcs as “Configuration file”, then click “OK”

标签: riscv
