C内联汇编nice指令解读

RVMCU课堂「8」: 手把手教你玩转RVSTAR—内联汇编篇 技术分享--利用 NucleiStudio IDE 和 vivado 进行软硬件联合仿真

一、基本结构

支持类型：只支持R型

Name	opcode	type
CUSTOM0	7'h0b	R type
CUSTOM1	7'h2b	R tpye
CUSTOM2	7'h5b	R type
CUSTOM3	7'h7b	R type

1.costom3 lbuf(a1): 加载内存中的数据至row_buf ：

​ .insn r opcode,func3,func7,rd,rs1,rs2

2.costom3 sbuf(a1): 保存数据row_buf的数据至内存：

​ .insn r opcode,func3,func7,rd,rs1,rs2

3.costom3 acc rowsum: 加载a1地址的数据，累加row 数据并写回：

rowsum rd,a1,x0

​ .insn r opcode,func3,func7,rd,rs1,rs2

二、示例分析

1.custom_lbuf

".insn r 0x7b, 2, 1, x0, %1, x0" :"=r"(zero) :"r"(addr)

• 字母“r”表示使用编译器自动分配的寄存器来存储该操作数变量；字母“m” 表示使用内存地址来存储该操作数变量。如果同时指明“rm”，则编译器自动选择最优方案。。
• 对于“输出操作数”而言，等号“=”代表输出变量用作输出，原来的值会被新值替换；“+”代表输出变量不仅作为输出，而且作为输入。

opcode	func3	func7	rd	rs1	rs2
0x7b	2	1	x0	%1	x0
custom3	只读取rs1的数据	第一种操作	零寄存器	保存addr地址	零寄存器
1111011	010	0000001	00000	01010	00000

机器码：

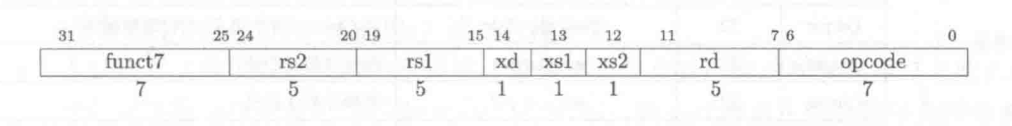

funct7	rs2	rs1	funct3	rd	opcode
0000001	00000	01010	010	00000	1111011
把addr的地址加载到源寄存器1，编译器会自动分配rs1用哪一个寄存器（这里是x10），执行lbuf操作，将数据导入nice_core。

2.custom_sbuf

".insn r 0x7b, 2, 2, x0, %1, x0" :"=r"(zero) :"r"(addr)

opcode	func3	func7	rd	rs1	rs2
0x7b	2	2	x0	%1	x0
custom3	只读取rs1的数据	第二种操作	零寄存器	保存addr地址	零寄存器
1111011	010	0000010	00000	01010	00000

机器码：

funct7	rs2	rs1	funct3	rd	opcode
0000010	00000	01010	010	00000	1111011
把addr的地址加载到源寄存器1，编译器会自动分配rs1用哪一个寄存器（这里是x10），执行sbuf操作，将nice_core的数据导出addr。

###3.custom_rowsum

".insn r 0x7b, 6, 6, %0, %1, x0" :"=r"(rowsum) :"r"(addr)

opcode	func3	func7	rd	rs1	rs2
0x7b	6	6	%0	%1	x0
custom3	读取rs1、rd的数据	第六种操作	rowsum地址	保存addr地址	零寄存器
1111011	110	0000110	01011	01010	00000

机器码：

funct7	rs2	rs1	funct3	rd	opcode
0000110	00000	01010	110	01011	1111011
把addr、rd的地址加载到读源寄存器1、写目标寄存器rd，编译器会自动分配rs1，rd用哪一个寄存器（这里是x10、x11）。执行sumrow操作。

附

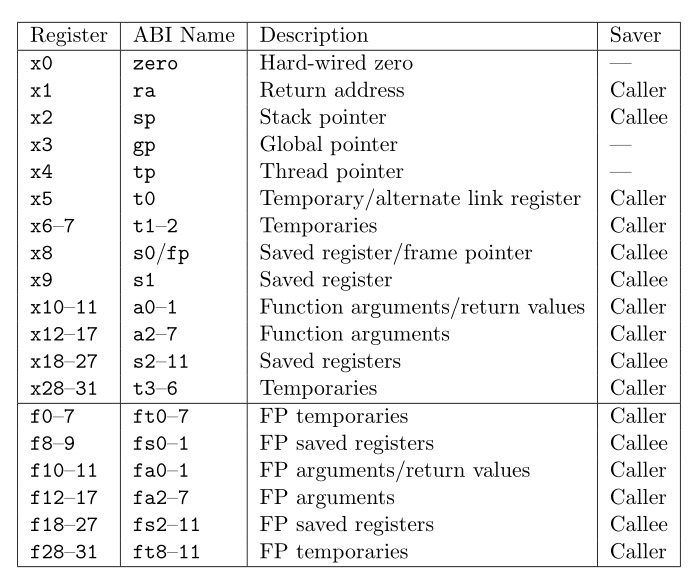

riscv 寄存器编号：
