电路设计和前仿的时候,不需要考虑外围的IO PAD,但当通过了前仿,并且画好了除PAD的版图,该如何添加外围的PAD呢?

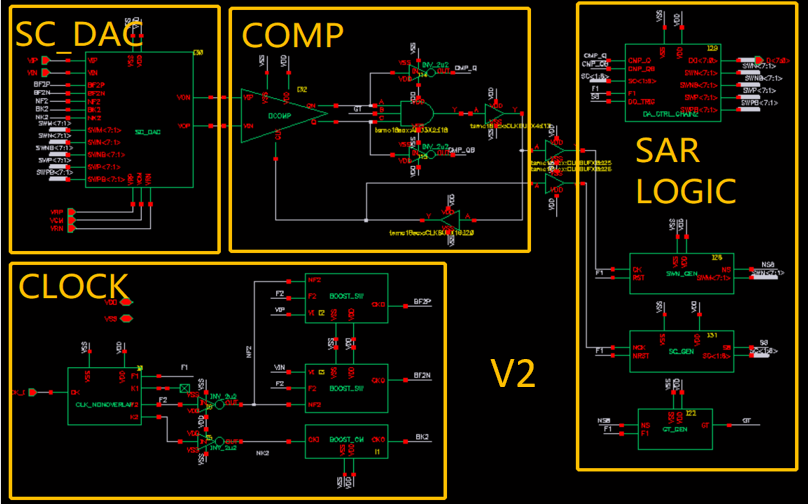

最初的电路图如下: image.png

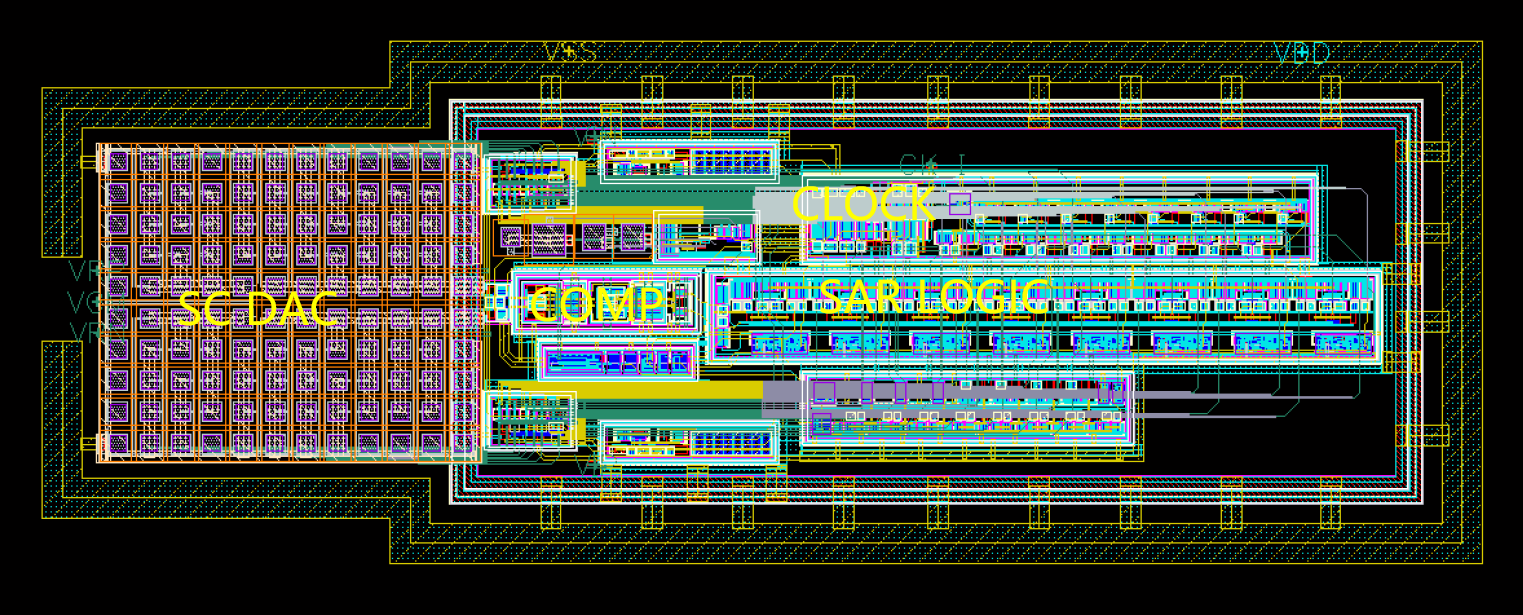

对应的版图如下: image.png

一、IO PAD 电路

一开始以为这些复杂的PAD需要自己手画,没想到它也是有电路图,我们需要在原来ADC_core(上图)的外面包一层PAD电路,然后调它的版图,最后连线,流程和搭ADC_core基本一致。

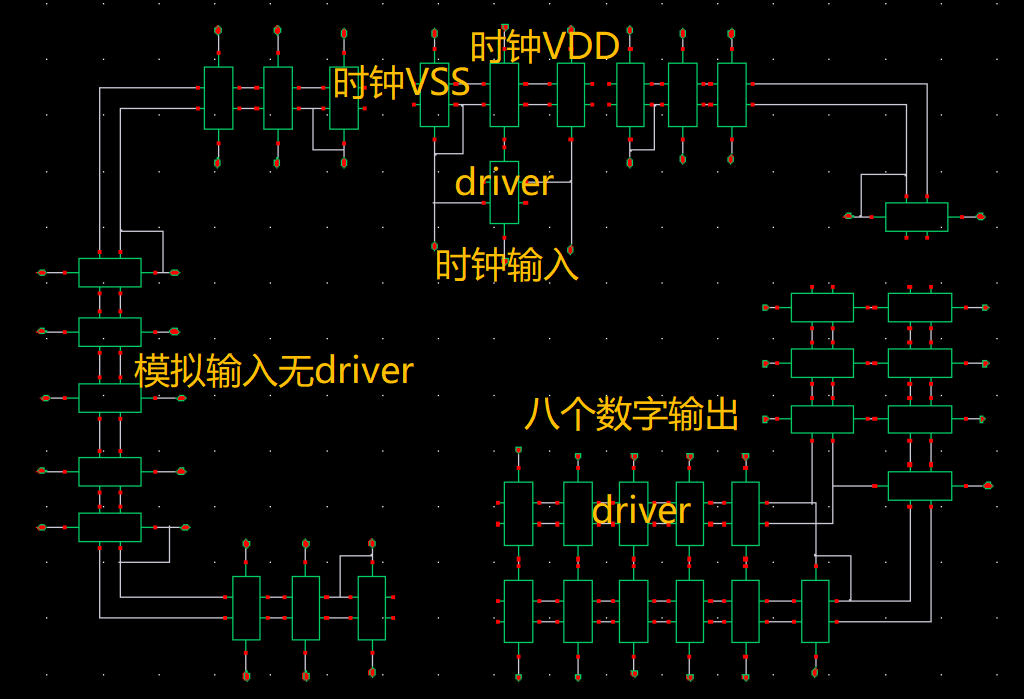

外面包的一层Pad电路如下: image.png

这些pad有几个注意的地方:

  • PAD也需要供电
  • 数字输入、输出口需要添加driver
  • 模拟输入口不能添加driver


二、IO PAD 版图

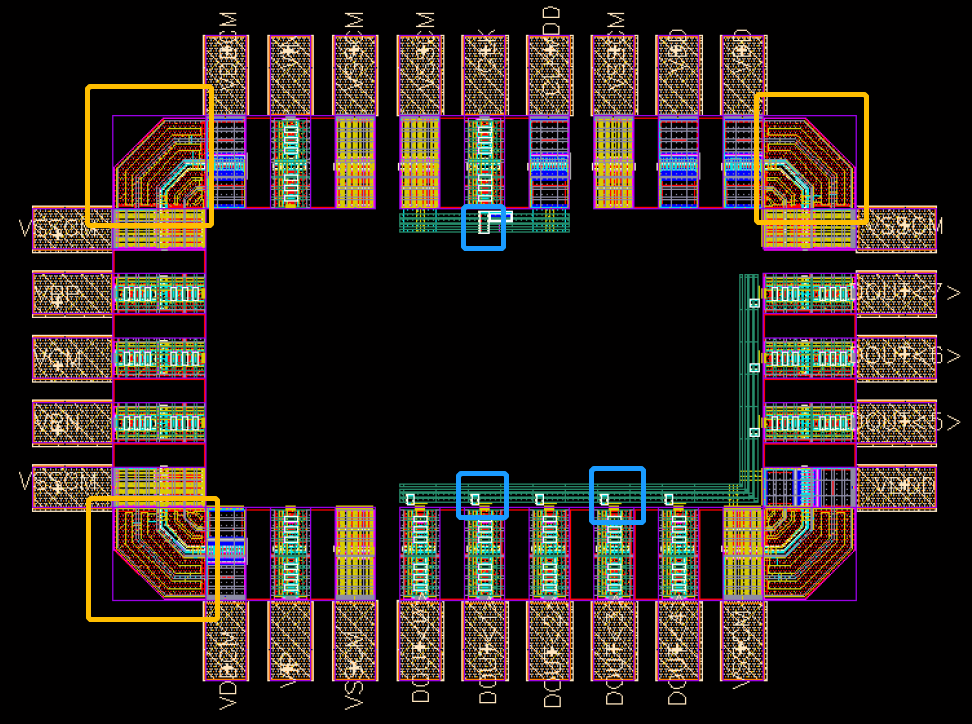

导入PAD元件版图之后,就是将其对齐,连线。需要注意的两点是:

  • 黄框的转角是额外添加的,LVS时会报错,说电阻和电路图不匹配,可以不用管(虽然看不到笑脸还是挺不爽的)
  • 蓝框就是driver,和PAD比非常小。别被电路图的尺寸糊弄了。 image.png

三、合体

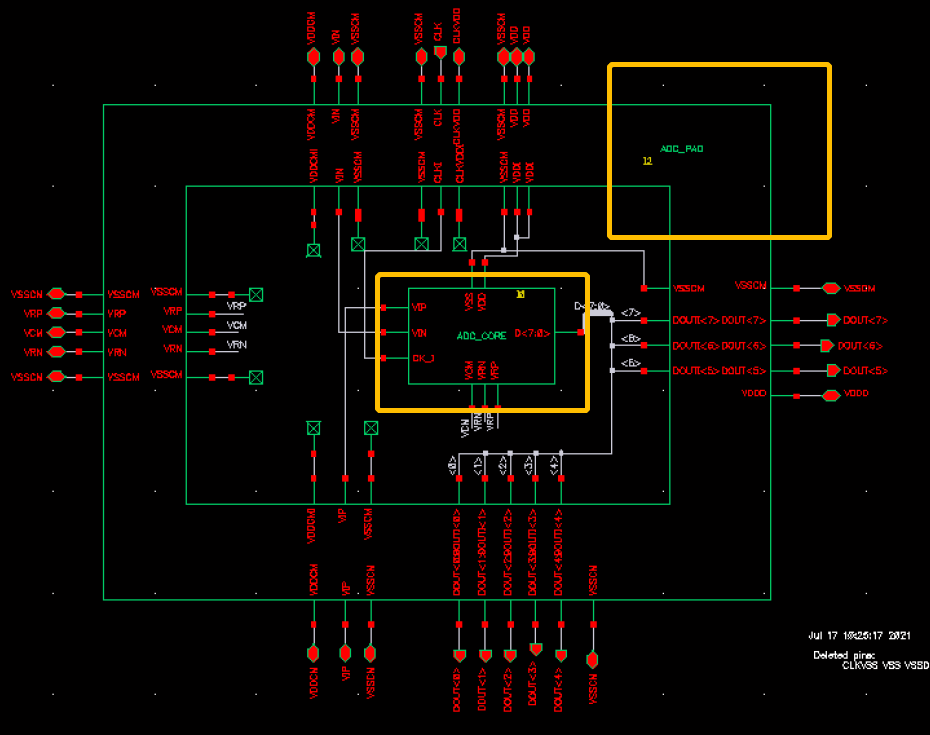

最后将ADC_core和PAD拼一起,添加连线。

  • 电源线有3u、5u、10u、20u
  • 时钟线、VIP、VIN 5u
  • VCM、VRP、VRN 1.04u
  • 数字输出 0.9u

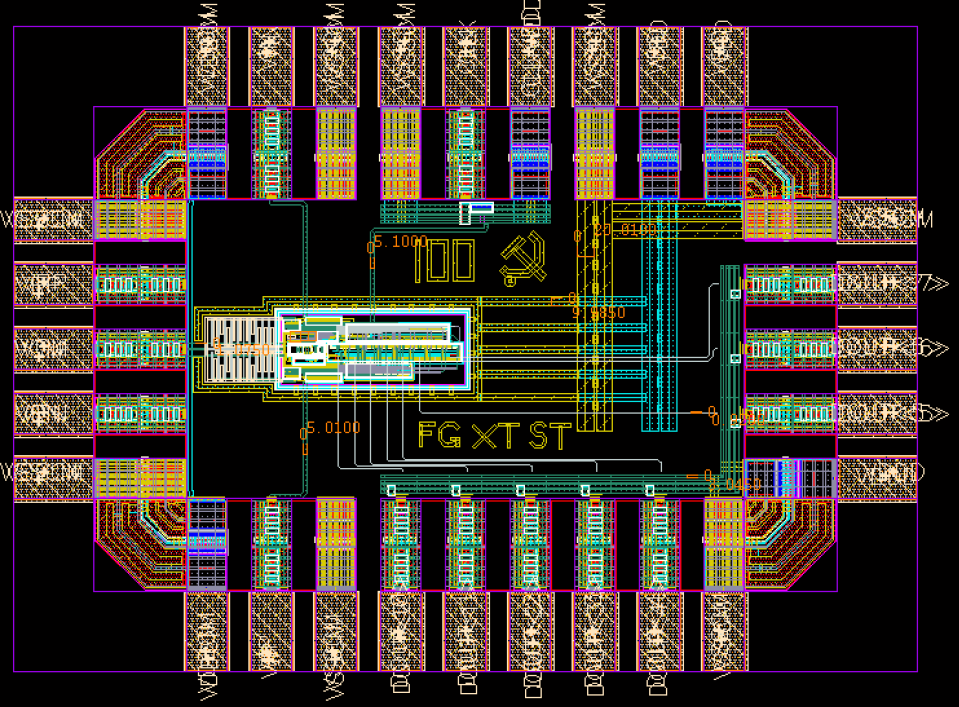

最后庆祝我党百岁生日快乐! image.png
