Chisel，说爱你不容易

很早就听说Chisel，伯克利的又一大作，也听说其学习门槛高，基于scala语言，语法非常灵活。近期的国科大搞的“一生一芯”计划，“香山”处理器等，更是将Chisel推向了又一个高潮，据包老师说，Chisel的开发效率远高于verilog香山高性能riscv处理器，这种提高生产力的语言，怎么能不学？

一、Chisel的难点

Chisel 早期的门槛有两个，一个是开发环境，另一个是从verilog转变。开发环境说来简单， 真搭起来还真不容易，我花了两三天时间才实现想要的效果：

• 产生电路的.v文件
• 产生.vcd文件查看波形
• 不产生波形，基于scala仿真

虽然网上的资料很多，但Chisel的更新很快，按照一些入门教程做，还不一定能跑通，报错也难搜到解决方案，毕竟用scala的人没有python多。

从verilog的转变倒是不难，chisel tutorial 提供了很多样例。推荐阅读顺序：

• 官网文档
• chisel book web
• chisel-getting-started，配套chisel tutorial但其仿真用的是iotests，不是最新的chiseltest
• chisel-bootcamp可以交叉着看
• chisel_cheatsheet.pdf
• chisel-book.pdf

二、环境配置

类似的教程网上有很多，一抓一大把，基本上是基于IntelliJIDEA，但我的虚拟机跑起来经常卡，于是转投vscode。IntelliJIDEA牛逼的地方在于，它会实时检查语法错误，如果一直没跑通，可以用它打开再debug。

我的环境是Ubuntu20.04 ，先装好java，sbt，verilator(如果中途报错，搜索就有答案)

sudo apt-get install default-jdk
sudo apt-get install verilator
sudo apt-get install sbt


如果装不上sbt，可以参考官网sbt download

echo "deb https://repo.scala-sbt.org/scalasbt/debian all main" | sudo tee /etc/apt/sources.list.d/sbt.list
echo "deb https://repo.scala-sbt.org/scalasbt/debian /" | sudo tee /etc/apt/sources.list.d/sbt_old.list
curl -sL "https://keyserver.ubuntu.com/pks/lookup?op=get&search=0x2EE0EA64E40A89B84B2DF73499E82A75642AC823" | sudo apt-key add
sudo apt-get update
sudo apt-get install sbt

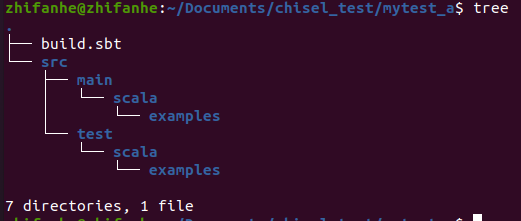

抱着极简的想法，我决定从零开始，建了这几个文件夹还有一个.sbt文件。

sbt

一直没懂sbt文件是做什么，直到现在才知道，它会下载之后工程需要用到的库，用于版本管理。为什么要学习SBT？这篇文章写得很详细，sbt解决了这些问题：

• 都是同样的代码，为什么在我的机器上可以编译执行，而在他的机器上就不行？
• 为什么在我的机器上可以正常打包，而配置管理员却打不出来?
• 项目组加入了新的人员，我要给他说明编译环境如何设置，但是让我挠头的是，有些细节我也记不清楚了。
• 我的项目依赖一些jar包，我应该把他们放哪里？放源码库里？
• 这是我开发的第二个项目，还是需要上面的那些jar包，再把它们复制到我当前项目的svn库里吧
• 现在是第三次，再复制一次吧 ----- 这样真的好吗？
• 我写了一个数据库相关的通用类，并且推荐给了其他项目组，现在已经有五个项目组在使用它了，今天我发现了一个bug，并修正了它，我会把jar包通过邮件发给其他项目组。
• 项目进入测试阶段，每天都要向测试服务器部署一版。每次都手动部署，太麻烦了。

build.sbt

该文件参考chisel book仓库的build.sbt，找了好久才找到这个既简洁，又支持新旧两种测试环境的sbt文件：

scalaVersion := "2.12.13"

scalacOptions ++= Seq(
  "-deprecation",
  "-feature",
  "-unchecked",
  "-Xfatal-warnings",
  "-Xsource:2.11",
  "-language:reflectiveCalls",
  // Enables autoclonetype2
  "-P:chiselplugin:useBundlePlugin"
)

resolvers ++= Seq(
  Resolver.sonatypeRepo("snapshots"),
  Resolver.sonatypeRepo("releases")
)

// Chisel 3.4
libraryDependencies += "edu.berkeley.cs" %% "chisel3" % "3.4.3"
libraryDependencies += "edu.berkeley.cs" %% "chisel-iotesters" % "1.5.3"
libraryDependencies += "edu.berkeley.cs" %% "chiseltest" % "0.3.3"


三、开发

生成verilog

接下来可以在/src/main/scala/examples的目录下创建文件FullAdder.scala，这是chisel-tutorial里的样例：

package examples

import chisel3._

class FullAdder extends Module {
  val io = IO(new Bundle {
    val a    = Input(UInt(1.W))
    val b    = Input(UInt(1.W))
    val cin  = Input(UInt(1.W))
    val sum  = Output(UInt(1.W))
    val cout = Output(UInt(1.W))
  })

  // Generate the sum
  val a_xor_b = io.a ^ io.b
  io.sum := a_xor_b ^ io.cin
  // Generate the carry
  val a_and_b = io.a & io.b
  val b_and_cin = io.b & io.cin
  val a_and_cin = io.a & io.cin
  io.cout := a_and_b | b_and_cin | a_and_cin
}
// Generate Verilog file
import chisel3.stage.ChiselStage
object u_FullAdder extends App{
    (new ChiselStage).emitVerilog(new FullAdder)
}


然后在mytest_a目录下运行sbt。runMain会自动在main目录的scala文件夹搜索，examples表示‘scala’下的目录，u_FullAdder是生成对象。

sbt 'runMain examples.u_FullAdder'


这样会在mytest_a下产生.v，.fir，.json 文件。.v文件长这样

module FullAdder(
  input   clock,
  input   reset,
  input   io_a,
  input   io_b,
  input   io_cin,
  output  io_sum,
  output  io_cout
);
  wire  a_xor_b = io_a ^ io_b; // @[FullAdder.scala 15:22]
  wire  a_and_b = io_a & io_b; // @[FullAdder.scala 18:22]
  wire  b_and_cin = io_b & io_cin; // @[FullAdder.scala 19:24]
  wire  a_and_cin = io_a & io_cin; // @[FullAdder.scala 20:24]
  assign io_sum = a_xor_b ^ io_cin; // @[FullAdder.scala 16:21]
  assign io_cout = a_and_b | b_and_cin | a_and_cin; // @[FullAdder.scala 21:34]
endmodule


仿真

仿真有两个版本，一种是旧版，基于chisel3.iotesters，chisel-tutorial的样例仿真是基于它的，所以也得学。另一种是新版，基于chiseltest，两种相差不大，这篇知乎讲得很好chisel生成Verilog与基本测试，本文很多也是参考这篇的。

chisel3.iotesters

在/src/test/scala/examples的目录下创建文件FullAdderTest.scala，如下：

package examples

import chisel3.iotesters.{PeekPokeTester, Driver, ChiselFlatSpec}

class FullAdderTests(c: FullAdder) extends PeekPokeTester(c) {
  for (t <- 0 until 4) {
    val a    = rnd.nextInt(2)
    val b    = rnd.nextInt(2)
    val cin  = rnd.nextInt(2)
    val res  = a + b + cin
    val sum  = res & 1
    val cout = (res >> 1) & 1
    poke(c.io.a, a)
    poke(c.io.b, b)
    poke(c.io.cin, cin)
    step(1)
    expect(c.io.sum, sum)
    expect(c.io.cout, cout)
  }
}
object  FullAdderTestGen extends App{
    chisel3.iotesters.Driver.execute(args,()=>new FullAdder())(c => new FullAdderTests(c))
}


然后在mytest_a目录下运行sbt。test表示在src/test/scala目录搜索。

// ./generated目录生成vcd文件
sbt 'test:runMain examples.FullAdderTestGen -td ./generated/FullAdder --backend-name verilator'
// 只输出仿真结果
sbt 'test:runMain examples.FullAdderTestGen -td ./generated/FullAdder --is-verbose'


chiesel.test

将FullAdderTest.scala修改如下：(不需要再写object)

package examples

import org.scalatest._
import chisel3._
import chisel3.experimental.BundleLiterals._
import chiseltest._
import java.util.Random

class FullAdderTest extends FlatSpec with ChiselScalatestTester with Matchers{
    behavior of "mytest2"
    it should "do something" in{
        test(new FullAdder() ){ c =>
            val randNum = new Random
            val a    = randNum.nextInt(2)
            val b    = randNum.nextInt(2)
            val cin  = randNum.nextInt(2)
            val res  = a + b + cin
            val sum  = res & 1
            val cout = (res >> 1) & 1
            c.io.a.poke(a.U)
            c.io.b.poke(b.U)
            c.io.cin.poke(cin.U)
            c.clock.step(1)
            c.io.sum.expect(sum.U)
            c.io.cout.expect(cout.U)
        }
    }
}


然后在mytest_a目录下运行sbt。

// target_run_dir会生成vcd文件
sbt ‘testOnly examples.FullAdderTest -- -DwriteVcd=1’
// 只输出仿真结果
sbt ‘testOnly examples.FullAdderTest’


测试文件github

补一个另一种生成verilog的方法，生成的代码没有ifdef,RANDMIZE 这种“脏东西”，需要用到chisel 3.5模板@015e98f：

import chisel3.stage.{ChiselGeneratorAnnotation, ChiselStage}
import firrtl.options.TargetDirAnnotation

object u_FullAdder extends App {
  (new chisel3.stage.ChiselStage).execute(
    Array("-X", "verilog","--emission-options=disableMemRandomization,disableRegisterRandomization"),
    Seq(ChiselGeneratorAnnotation(() => new FullAdder()),
      TargetDirAnnotation("Verilog"))
  )
}
