一、什么是伊辛模型

伊辛(Ising)模型是描述磁系统相变最简单的模型,但模型里自旋之间的相互作用赋予了它奇妙的特性,最有趣的就是对称性破缺。这一模型可以被推广用于研究连续的量子相变、基本粒子超弦理论、动力学临界行为等,甚至被认为可以描述深林火灾、交通拥堵、舆论传播等社会经济现象。
伊辛模型介绍

如图,每个格点的方向只有向上或向下两者状态,但临近的自旋之间有相互作用,而且点阵可以是一维、二维、三维、甚至更高维,这两个特点让伊辛模型的严格求解成为了世纪难题。为了定量描述这个系统的能量,我们假设第$i$个格点的自旋为$s_i$,$s_i$只能取+1或-1,如果相邻两个格点同方向,则它们相互作用的能量更小,设为$-J$,如果为反方向,则为$J$,$J$称为耦合系数,通常为正值,代表铁磁系统,如果$J$为负值,则代表反铁磁系统。如果外磁场的强度为B,格点的自旋磁矩为$\mu$,那么可以写出这个体系的哈密顿量:

$$
H=-J\sum_{<ij>}s_i s_j-\mu B \sum_{i=1}^N s_i
$$

自发对称性破缺

我们先定性地了解一下这个系统的性质,令外磁场零,当温度$T\rightarrow 0$时,体系为了保持能量最低,所用的格点趋向于同方向,系统整体要么向下,要么向上,呈现强磁性。当温度$T\rightarrow \infty$时,系统热运动占主导地位,格点方向呈现随机性,系统整体不带磁性,从上或从下观察体系,呈现出对称性,或者说无法通过系统磁性区分上或下。现在再考虑,当温度T从$\infty$逐渐降温,那么系统必定存在某个温度$T_c$,高于此温度时系统无磁性,低于此温度时,系统磁性逐渐加强。这个温度就是临界温度,也是相变点,系统从对称磁体转变为非对称磁体,而这就是对称性破缺,因为这种破缺不是外界扰动(如外加磁场)引起的,而是由内部的关联作用力造成的,所以称之为自发的对称性破缺。

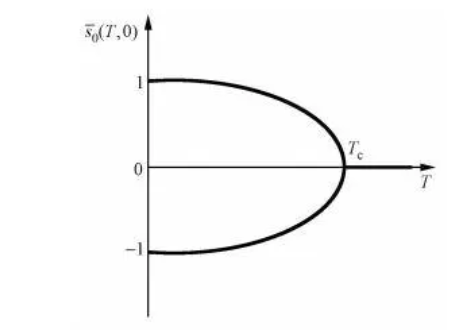

自发对称性破缺

上图就是对自发对称性破缺的定性描述,当逐渐降温到$T_c$时,系统磁性开始出现分化,要么向下要么向上,最终平均的磁化强度$\overline{s}$趋向于+1或-1。

我们感兴趣的问题主要有两个:第一,不同维度、不同分布的格点,其临界温度$T_c$是多少;第二,$T_c$附近,$\overline{s}$随温度$T$以什么样的幂指数$\alpha$趋近于$T_c$:
$$
\overline{s}\sim(T_c-T)^{\alpha}
$$

统计物理的思路

我们先考虑简单的9个格点的例子,实际格点数的量级为$10^{29}$。
简单例子
假设格点耦合强度$J=1$,那么这个9格点体系的能量为:
$$
E=[(-1+1)+(-2+1)+(2)+(2-1)+(-3+1)+(-1+2)+(-1+1)+(-1+2)+2]/2=2
$$
第一个格点有两个相邻格点,右边的与其同向,耦合能为-1,下面的与其反向,耦合能为1;第二个格点有三个相邻格点,左和下与其同向,耦合能为-2,右边与其反向,耦合能为1。类似的可以计算其余格点的耦合能。最后除以2是因为每个相互作用重复计算了一次。而这一特定分布以某概率P出现:
$$
P\varpropto e^{-E/kT}
$$
对于9个格点的体系,总共有$2^9=512$种分布,每种分布的出现概率于其总能量有关,所以分布概率满足归一化条件。给定不同温度,我们可以计算出不同温度下平均磁化率的数学期望$\overline{s}$,得到$\overline{s}-T$的曲线。

但是对于粒子为$10^{29}$量级的格点,可能的分布有$2^{10^{29}}$种,根本不可能统计出结果。

一维的情况可以通过数学上的处理,最终可以提出N,并得到$T_c=0$,也就是说一维的伊辛模型不会有自发的对称性破缺,这是因为一维的格点只有两个相邻格点,相互作用太弱,不足以对抗热运动,始终表现为整体0磁化率的对称状态。

二维的情况下,如果用平均场近似的方法(具体可以参考林宗涵的热力学与统计物理),基本思想是将相互作用的耦合能转化为外磁场强度,这就可以用近独立的模型来计算配分函数,进而得到所有的统计量,获得的临界温度为 $T_c= \frac{2J}{k}$,平均磁化率:
$$
\overline{s}\sim(T_c-T)^{1/2} ~~~~~~~~(T\rightarrow T_c^-)
$$

1944年,昂萨格推导出了二维伊辛模型的严格解,临界温度$T_c=\frac {2.269J}{k}$,平均磁化率:
$$
\overline{s}\sim(T_c-T)^{1/8} ~~~~~~~~~(T\rightarrow T_c^-)
$$

二、二维伊辛模型的精确解

平均磁化率$\overline s$

这里只列出二维伊辛模型精确解的结论,推导过于复杂,定义$\beta\equiv \frac{1}{kT}$,则平均磁化率:
$$
\overline{s} =\begin{cases} 0,&{T>T_c}
\\ [1-\sinh(2\beta J)^{-4}]^{1/8}, &{T\leq T_c}\end{cases}
$$
令$\sinh(2\beta J)=0$可以解得:$T_c=\frac{2J}{k\ln(1+\sqrt{2})}\approx \frac{2.269J}{k}$,令$T=T_c-\delta T$,小量泰勒展开化简可以得到:
$$
\overline{s}=[4·\frac{2J}{kT_c}\cosh(\frac{2J}{kT_c})·\frac{\delta T}{T_c}]^{1/8}=1.224[1-\frac{T}{T_c}]^{1/8}\sim(T_c-T)^{1/8}
$$
当$T_c \rightarrow 0$时,容易得到结果为1,表面所有的格点同向,平均磁化率为1。

假设耦合强度$J$等于1开尔文温度下的热运动能量,即$J=k$,做出$\overline{s}-T$曲线如下:

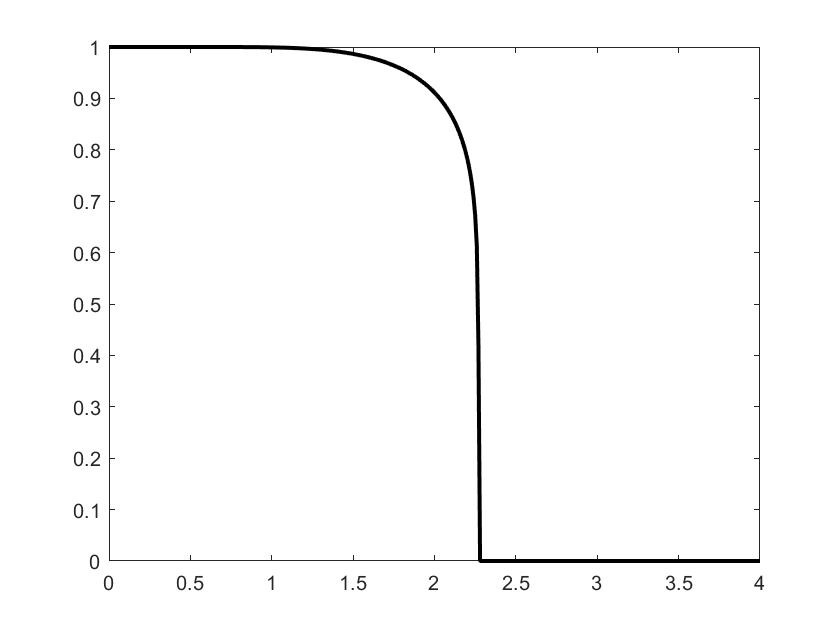

平均磁化强度s-T

平均能量和比热

另一个能够判断相变的参数是比热$C_v=\frac{d \overline{E}}{dT}$,这里的$\overline{E}$表示单个格点的平均能量,定性来看,当温度趋于0时,所有格点同向,$\overline{E}=-4/2=-2$,当温度趋于无穷时,格点方向随机,某格点四周平均有两个同向和两个方向,$\overline{E}=0$。其曲线如下(令$k=J$):
能量与比热随温度的变化图

这里的比热在临界温度时会突然增大,表面临界温度附近变化有个小温度变化,需要吸收极大能量,这也很符合相变的特点。具体的计算公式和matlab代码详见附录A。

虽然大体了解了相变的过程,以及理论上的精确解,我们能否通过实验的方式,验证这一结论呢?借助计算机模拟这一过程来验证结果呢?

三、二维伊辛模型模拟

因为不可能遍历所有的格点组合,我们只能利用采样的方式去计算平均能量,采样的条件应该是体系在某个温度下已经平衡。 计算机模拟的基本思想是,首先随机给定一种分布,在特定温度下,让体系趋向平衡,再在这个平衡体系中采样求平均。

  • 假设体系有$20\times 20$的格点,初始时同一分布,相当于温度很低;
  • 我们设定一个希望“加热”到的平衡温度$T_0$,接下来是模拟最关键的地方,如何改变格点的分布以趋向于设定温度$T_0$?
    1、我们先任意选择一个格点,计算改变这个格点的能量变化$\Delta E$,因为体系出现的概率正比于$e^{-E/kT}$,那么格点变化前后两个体系出现的概率比为$e^{-\Delta E/kT}$,或者说格点改变的概率与不改变的概率比为:$1:e^{-\Delta E/kT}$,那么格点需要改变的概率为$e^{-\Delta E/kT}$,因此我们产生一个(0,1)概率随机数,如果它小于$e^{-\Delta E/kT}$则选择改变格点;
    2、重复1的步骤,直到体系相对平稳,这个过程称为马尔可夫链,之后在平稳的体系下采样若干次并做统计平均,获得平均能量$\overline E$,平均磁化率$\overline s$,以及描述能量方差的比热$C_v$。
    3、设定另一个希望考察的温度,重复1、2步骤,获得该温度下的统计参数,并和理论值比较。

我们同样假设$J=k$,选取格点数为$20\times 20$。临界温度点附近,马尔可夫链长取5万次,采样数为25万次;其他温度点马尔可夫链长1万次,采样数为5万次。这是因为临界温度附近的涨落很大,需要更长的时间趋向平衡,需要更多的统计样本获得较准确平均值。详细的代码及解释可以参看附录B。

模拟平均磁化率 $\overline{s}-T$

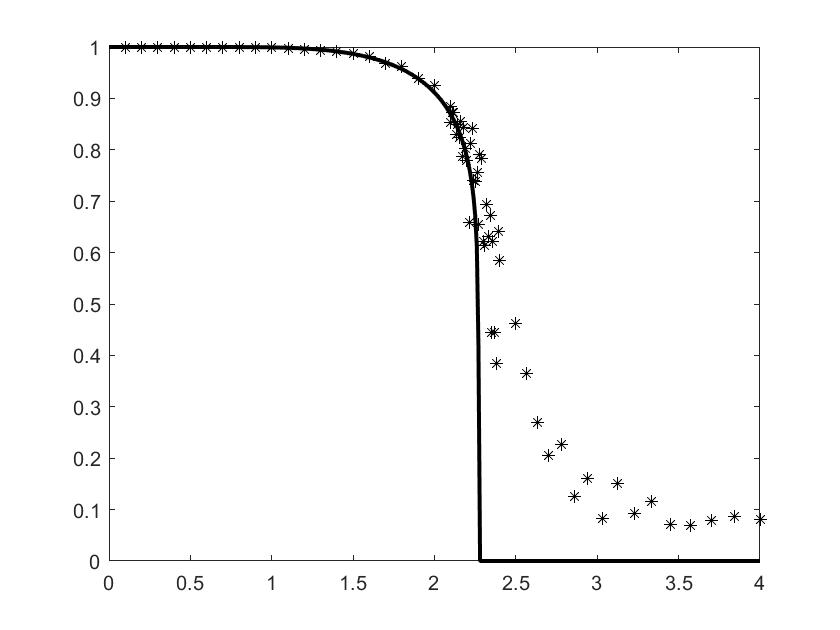

平均磁化率的模拟结果

可以看出平均磁化率在临界温度附近很不稳定,这是因为临界相变时涨落很大的缘故,高温时的磁化率不是严格的零,可能与格点数少和马尔可夫链较短有关系,如何确定$T_c$呢?通过平均磁化率求$T_c$比较困难,一般是通过比热$C_v$发散的位置确定$T_c\approx 2.3$,参考下一部分。

选取T=1.7~2.2的16个数据点,拟合曲线:
$$
\ln\overline{s}\sim \alpha \ln(T_c-T)
$$
得到$\alpha \approx 0.12,R^2=0.89$,这和理论值$1/8=0.125$相当接近。

模拟平均能量 $\overline{E}-T$

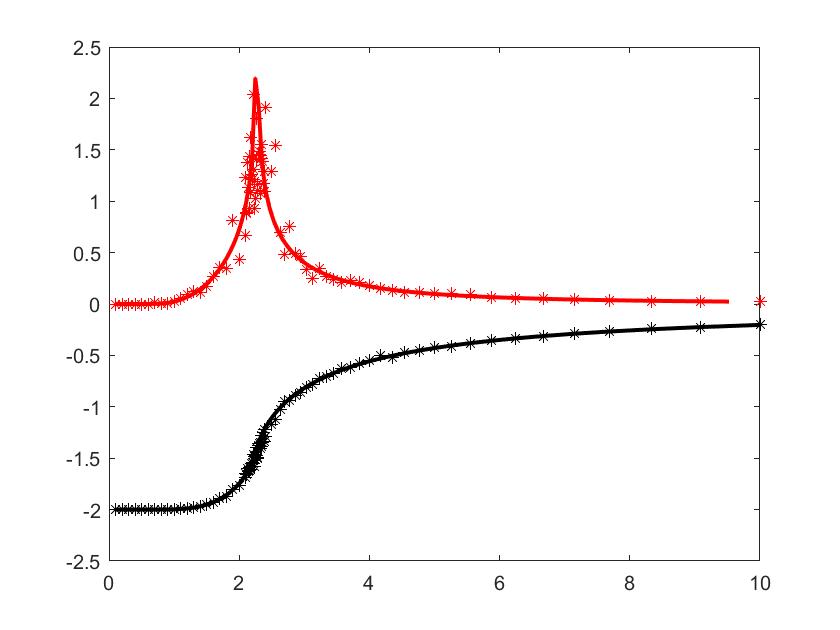

平均能量和比热的模拟结果

在临界温度附近进行了较密集的温度取点,而且加长了马尔可夫链,但是仍能看到较大的涨落,可以通过这个现象来确定临界温度$T_c\approx 2.3$。

最后,让我们欣赏一下格点从同一分布到临界温度的变化过程吧,为了便于观察,选择40X40的格点,马尔可夫链长为1万:

初始同一分布的格点,逐渐趋向于高温$T=5$下的平衡态,格点最后呈现随机分布:

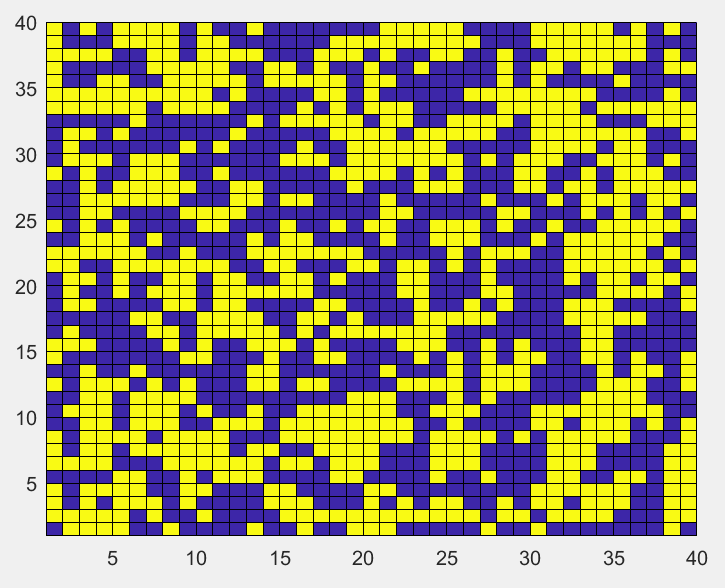

T=5,初始为有序

初始同一分布的格点,温度降低至$T=3$的平衡态,格点最后呈现小块状:

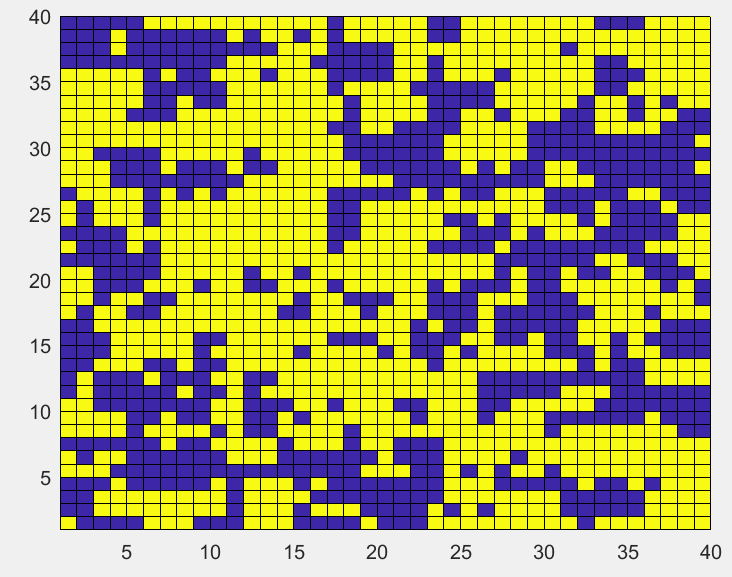

T=3,初始为有序

初始无序分布的格点,温度降低到临界温度$T=2.3$时,格点最后呈现的块状增大。

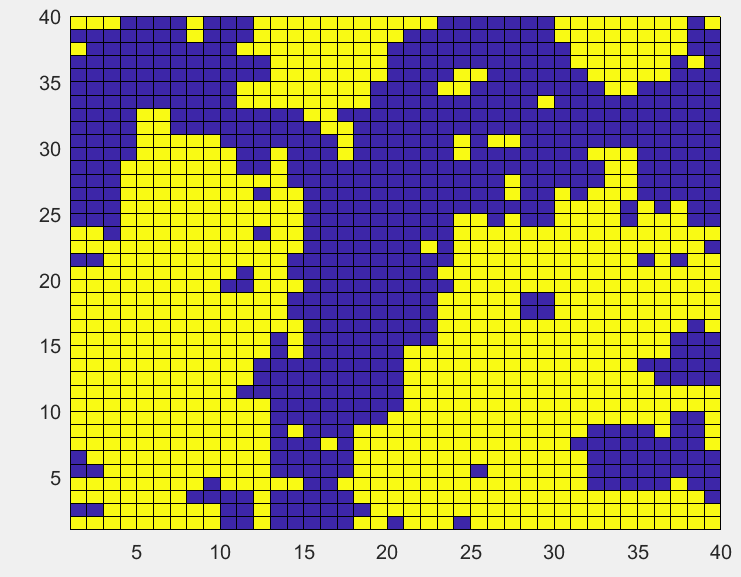

T=2.3,初始为无序

初始无序分布的格点,温度降低到临界温度以下$T=2$,格点最后呈现的大的块状,说明已经发生了明显的相变。

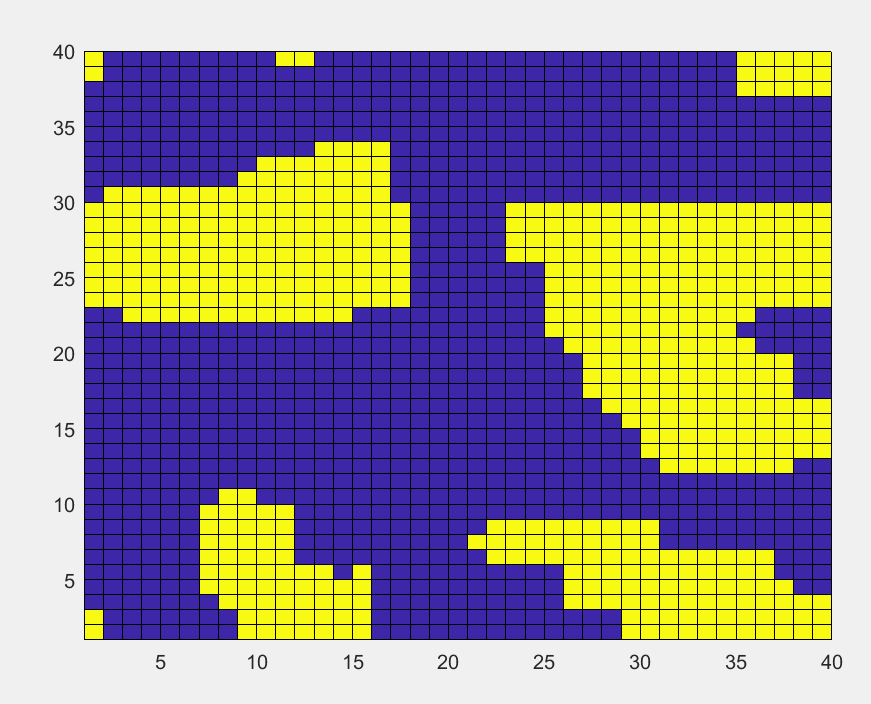

T=2,初始为无序

初始无序分布的格点,温度降低更多至$T=1$,格点越来越趋向于同一分布。
T=1,初始为无序

附录

A、平均能量和比热的精确解:(前方高能)

定义$\beta \equiv 1/kT$
$$
\overline E=-J\cot(2\beta J)\times[1+\frac{2}{\pi}A·B(\lambda)]
$$
$$
\begin{cases}
A\equiv 2\tanh(2\beta J)^2-1\\
B(\lambda)\equiv \int_0^{\pi/2} \frac{d\phi}{\sqrt{1-\lambda^2\sin\phi ^2}}\\
\lambda\equiv \frac{2\sinh(2\beta J)}{\cosh(2\beta J)^2}
\end{cases}
$$
帝国主义都是纸老虎,我们仔细发现,只要确定了温度$T$或$\beta$,那么可以依次确定$\lambda,B(\lambda),A,\overline E$,也就是平均能量和温度是一一对应的,最后通过求导得到比热$C_v=d \overline E/d T$。

%matlab code
clear;clc;
beta=0.1:0.01:1; %温度从10到1
for i=1:1:size(beta,2);%遍历beta
lambda=2.*sinh(2.*beta(i))./cosh(2.*beta(i)).^2;%计算lambda
phi=linspace(0,pi/2,1000);%求B的积分参数
b=1./sqrt(1-lambda.^2.*sin(phi).^2);
B=trapz(phi,b);%积分B(lambda)
A=2*tanh(2.*beta(i)).^2-1;
e_bar(i)=-coth(2.*beta(i)).*(1+2/pi.*A.*B); %每个格点的平均能量
end
%%
plot(1./beta,e_bar,'k','LineWidth',2);hold on;%E-T曲线
beta1=beta(2:end)/2+beta(1:end-1)/2;
cv=-beta1.^2.*diff(e_bar)./diff(beta); %对能量求导得到比热
plot(1./beta1,cv,'r','LineWidth',2);

平均能量和比热随温度的变化图

B、蒙特卡洛马尔可夫链模拟二维伊辛模型相变过程

%matlab code
clear;clc;
n=10000;                       %马尔可夫链长度1万
ns=20;                          %20*20的格点
beta_mc=(0.1:0.01:0.4);         %温度从10到2.5,链长1万,样品长5万
%T_mc=(2.1:0.01:2.4);          %第二次模拟温度设定,临界温度附近取点更密集,还要调整n=50000
%beta_mc=1./T_mc;
tic;                               %计时用,n=10000时,通常需要跑一分多钟
for jj=1:1:size(beta_mc,2)
X=sign(rand(ns,ns));        %方向一致,相当于从0度开始升温
%马尔可夫链长度为5万次
for j=1:1:n
    %随机选取一个格点,行列存储在index[1,2]
    index=unidrnd(ns,1,2);
    % 利用周期性边界条件,分别计算格点上下左右四个点行列坐标
    tmp1=rem(index(1),ns)+1;tmp2=rem(index(1)+1,ns)+1;tmp3=rem(index(1)-1,ns)+1;
    tmp4=rem(index(2),ns)+1;tmp5=rem(index(2)+1,ns)+1;tmp6=rem(index(2)-1,ns)+1;
    % 计算改变格点方向后的能量变化
    cen=X(tmp1,tmp4);right=X(tmp1,tmp5);left=X(tmp1,tmp6);
    up= X(tmp2,tmp4);down= X(tmp3,tmp4);
    deE=2*cen*(right+left+up+down);
    % 判断是否改变格点
    if rand<exp(-deE*beta_mc(jj))
        X(tmp1,tmp4)=-X(tmp1,tmp4);
    end
end

% 取样5万次,平衡时同样需要判断是否改变格点
for j=1:1:5*n
    index=unidrnd(ns,1,2);
    % 利用周期性边界条件,分别计算格点上下左右四个点行列坐标
    tmp1=rem(index(1),ns)+1;tmp2=rem(index(1)+1,ns)+1;tmp3=rem(index(1)-1,ns)+1;
    tmp4=rem(index(2),ns)+1;tmp5=rem(index(2)+1,ns)+1;tmp6=rem(index(2)-1,ns)+1;
    % 计算改变格点方向后的能量变化
    cen=X(tmp1,tmp4);right=X(tmp1,tmp5);left=X(tmp1,tmp6);
    up= X(tmp2,tmp4);down= X(tmp3,tmp4);
    deE=2*cen*(right+left+up+down);
    % 判断是否改变格点
    if rand<exp(-deE*beta_mc(jj))
        X(tmp1,tmp4)=-X(tmp1,tmp4);
    end
    %计算一种特定分布时的平均磁化率
    m(j)=abs(mean(mean(X)));
    %计算一种特定分布时的平均能量
    Xt1=X;Xt1(1,:)=[];Xt1=[Xt1; X(1,:)];
    Xt2=X;Xt2(:,1)=[];Xt2=[Xt2, X(:,1)];
    e(j)=-mean(mean(X.*Xt1+X.*Xt2));
    e2(j)=e(j)^2;
end
% 特定温度下的统计量
m_bar(jj)=mean(m);
e_bar(jj)=mean(e);
cv_bar(jj)=beta_mc(jj)^2*ns^2*std(e)^2;
end
toc;
% 作图观察
figure(1);
plot(1./beta_mc,m_bar,'ko');
figure(2);
plot(1./beta_mc,e_bar,'ko');
figure(3);
plot(1./beta_mc,cv_bar,'ro');

20X20格点,从同一分布开始升温,分布进行了三批温度选择:

  • $\beta=(0.1:0.01:0.4)$31个温度点,$T\in[2.5,10]$马尔可夫链长度为1万次,采样5万次。
  • $T=(0.1:0.1:2.1)$21个温度点,$马尔可夫链长度为1万次,采样5万次。
  • $T=(2.1:0.01:2.4)$31个温度点,马尔可夫链长度为5万次,采样25万次。
