这两天一直折腾Cadence ic5的环境,“工欲善其事,必先利其器”,为了最后的ADC设计流片,也是要拼了。忆阻器阵列的外围电路需要ADC,占总体功耗的90%,因此想设计低功耗的ADC。

一、问题描述

  • Cadence ic5 没有对齐“Align”的快捷键,靠肉眼对齐的话,后期连线之后,DRC容易出错。
  • undo 的次数只有一次,如何增加?

二、 方案

1.对齐

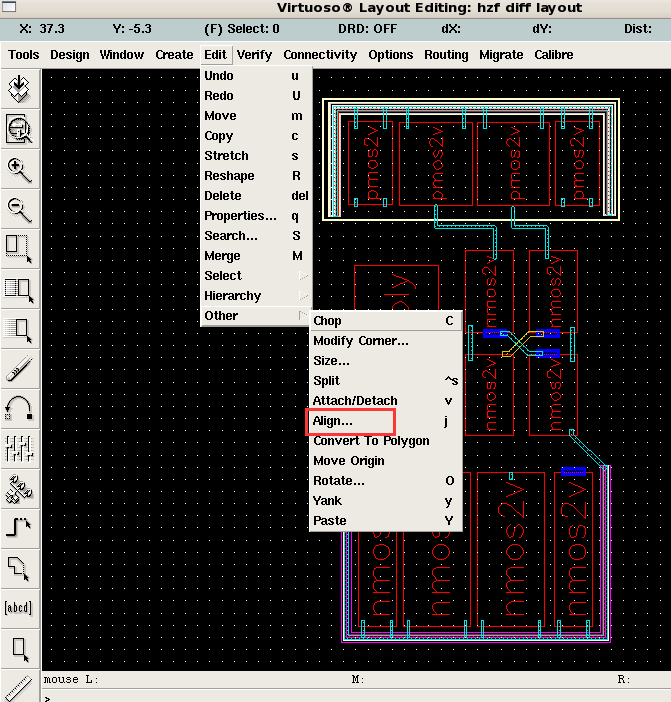

ic5 的对齐不太好找,Edit->Other->Align:

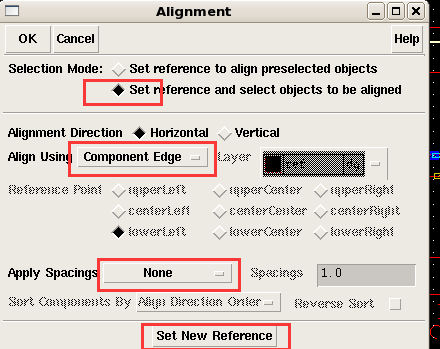

设置如下:先选择一个器件,之后的器件和它对齐;可以选水平或垂直;边缘component Edge对齐;间距可以“None”;最后“Set New Reference”,就可以在版图上选择了。

2. undo

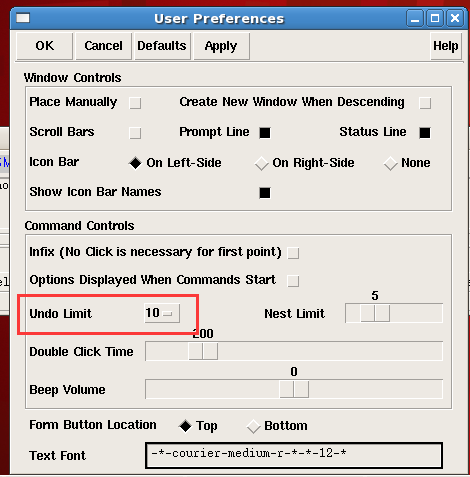

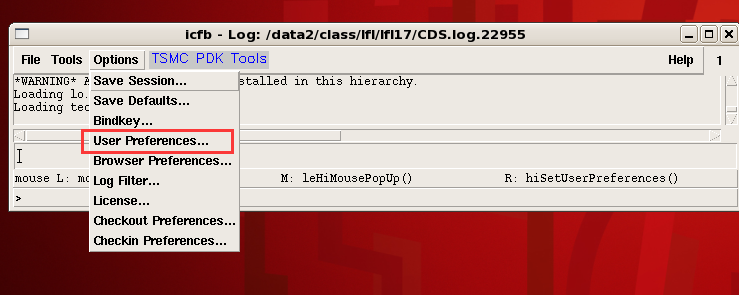

ic5 的undo次数默认是1,需要在CIW上设置:


3. 快捷方式

调出“对齐”的对话框是否能设快捷方式?能否每次打开都默认undo次数为10?能否打开后直接显示Library Manager?确实可以:

#1先找到cadence的文件
#root权限查找,并进入该文件夹
find / -name .cdsinit
# 拷贝该文件到用户目录
cp /.cdsinit  ~/
#2再找到layout快捷的配置文件
#root权限查找,并进入该文件夹
find / -name leBindKeys.il
# 同样拷贝该文件到用户目录
cp /leBindKeys.il  ~/
#3增加快捷键
vi ~/leBindKeys.il
#添加以下内容
# 设置j为Align的快捷
bk("Layout" "<Key>j"        "leHiAlign()")
#设置undo次数为10
hiSetUndoLimit(10)
#启动打开LibManager
ddsOpenLibManager()
#修改鼠标滚动来放大缩小界面,原理是ctrl+z,shift+z
bk( "Layout" "None<Btn4Down>" "hiZoomRelativeScale(hiGetCurrentWindow() 2.0)" )
bk( "Layout" "None<Btn5Down>" "hiZoomRelativeScale(hiGetCurrentWindow() 0.5)" )

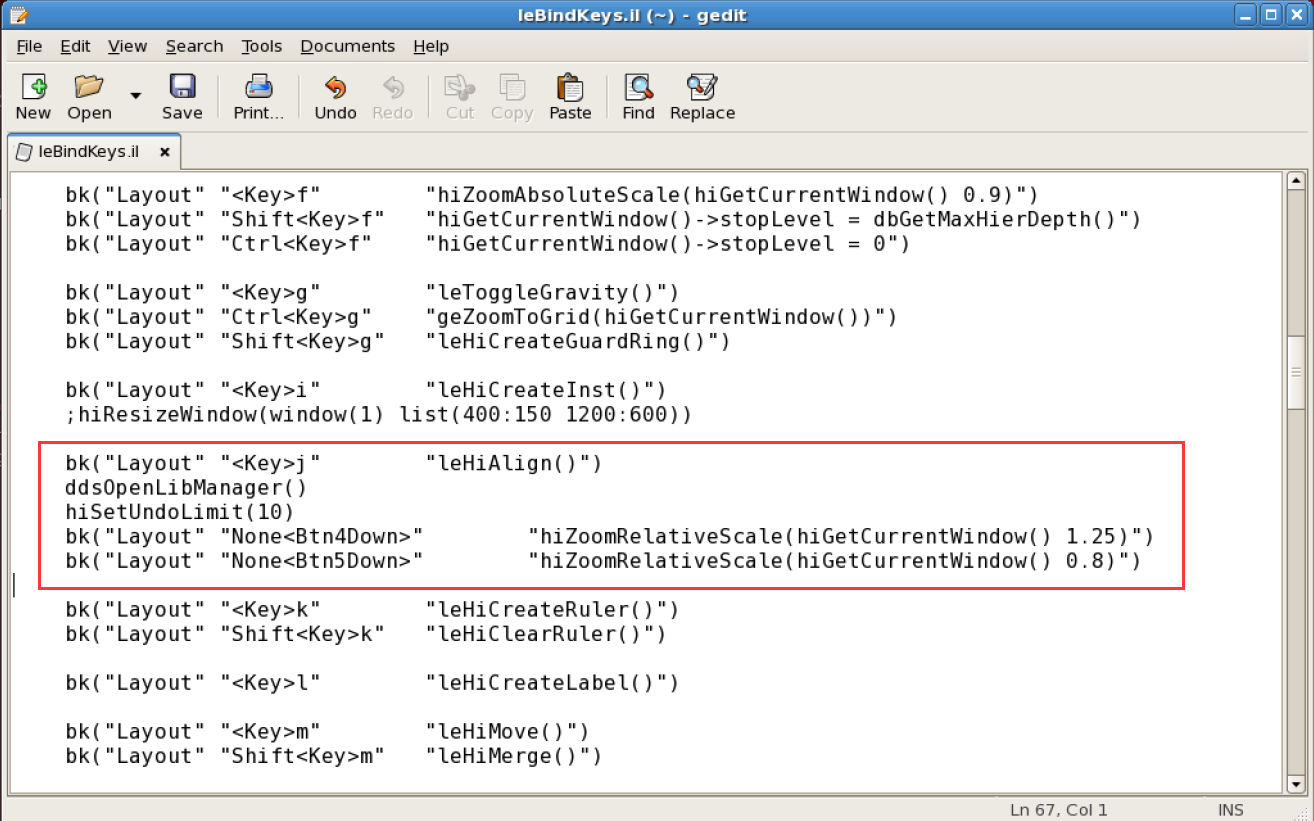

前面加分号“;”表示注释:

三、参考资料:

Cadence的一些小tips
Layout Editor User Guide.pdf
Layout Editer的一些实用技巧.pdf
ADE_IC_design_based_on__Cadence.pdf
