芯来MCU200T 新机测试

一、检测板子功能

收到的板子已经烧写了Hbird2 SoC文件，还有HelloWorld 样例。该如何测试样例呢？

1.硬件准备

硬件上很简单：

• 给板子接上电源
• 蜂鸟调试器连接板子和电脑，如果是虚拟机，usb应该选择连接虚拟机。

2.软件准备

软件也是参考HBird SDK开发：

//1. 查看usb是否连接上
lsusb
//会有这样的信息
Bus 001 Device 010: ID 0403:6010 Future Technology Devices International, Ltd FT2232xxxx

//2.创建并添加如下文件
sudo vi /etc/udev/rules.d/99-openocd.rules
// 添加如下信息
SUBSYSTEM=="usb", ATTR{idVendor}=="0403",
ATTR{idProduct}=="6010", MODE="664", GROUP="plugdev"
SUBSYSTEM=="tty", ATTRS{idVendor}=="0403",
ATTRS{idProduct}=="6010", MODE="664", GROUP="plugdev"

//3. 将当前用户名加入到plugdev 群组
whoami //显示当前用户名
// 加入群组
sudo usermod -a -G plugdev your_user_name
// 查看并确认是否加入成功
groups
... plugdev ...

//4.开启一个窗口查看板子的输出
sudo screen /dev/ttyUSB1 115200
//这里可能会说找不到screen命令，可以自行安装
sudo apt-get install screen

这时候可能啥都没发生，需要按板子的电源键，重新开启，就可以看到屏幕上运行hello world的输出。

二、Hbird-SDK工具软件调试

接下来，如何修改flash里的代码，调试软件程序呢？ 需要首先配置好riscv-gcc的编译环境，参看前面的文章Hummingbirdv2 E203 仿真排坑之路

比如重新运行helloworld程序：

cd /application/baremetal/helloworld
make clean
make upload SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=flash

切记：make upload 之前不要运行make dasm，最好先make clean一波。

接下来就可以修改目录下的main.c ,完成其他功能。也可以运行其他测试样例，如benchmark、demo_dsp、demo_timer等。

三、Nuclei Studio软件调试

有一说一，HBird SDK的调试比较不方便，Nuclei Studio的图形界面调试更加方便。尝试用该工具调试，但发现一些bug，目前还没解决。

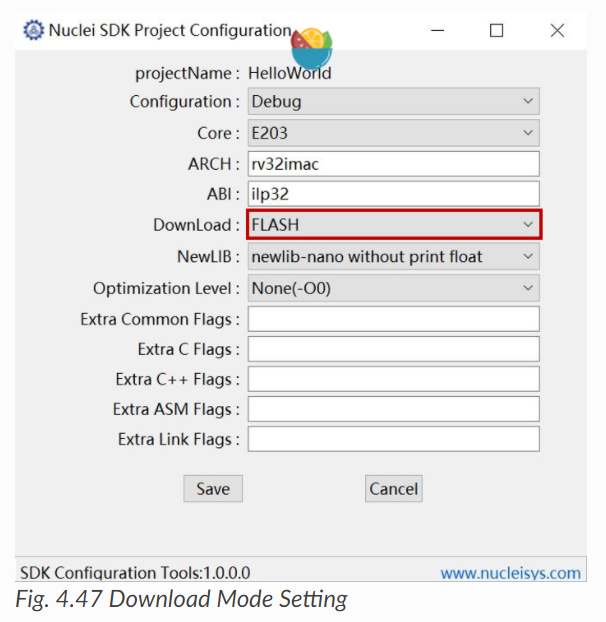

参看官方教程How to develop with Nuclei Studio “4.4.5 Run Hello World Project”部分，改成FLASH后，编译不通过。

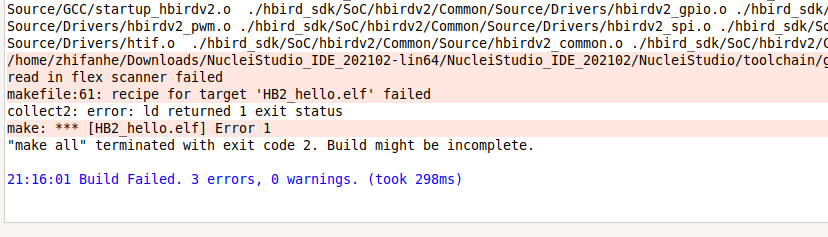

出现如下错误：

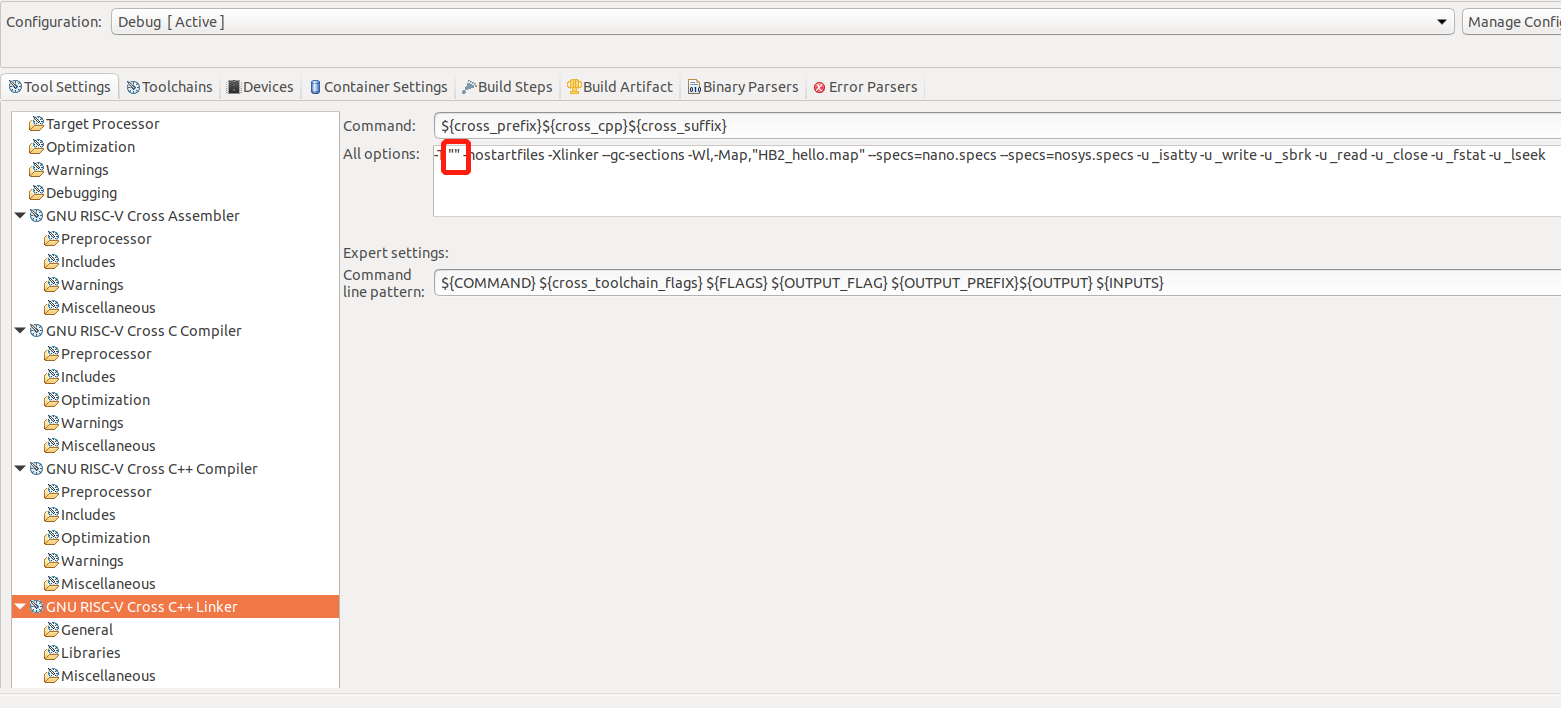

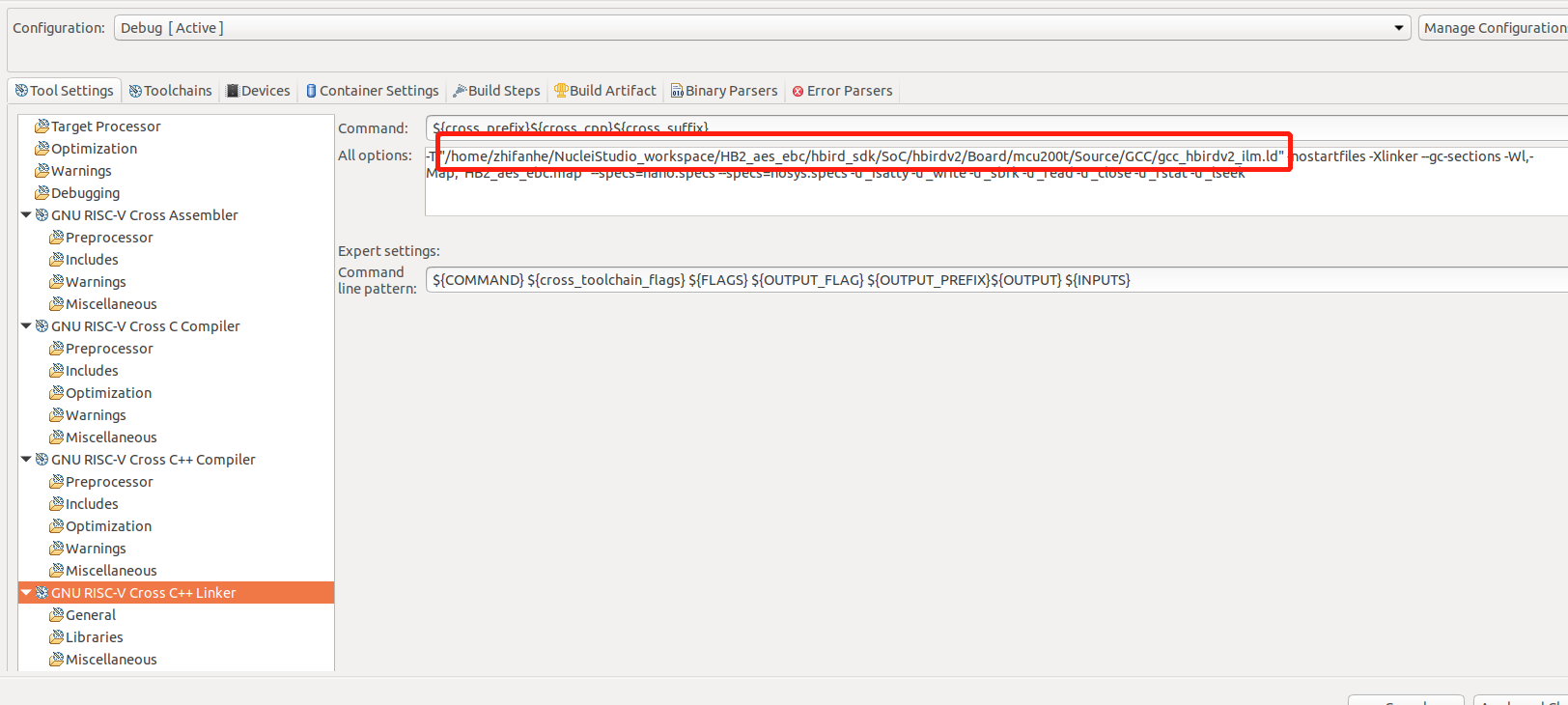

对比编译选项发现是C++Linker没有链接上某个文件：
