LDO放大器版图

IC的最后一个大作业是画版图，当时由于课业紧，为了完成任务，草草了事，完全不能入眼，现在终于可以重新画一遍，熟悉整个流程，完善完善技能树。

一、任务

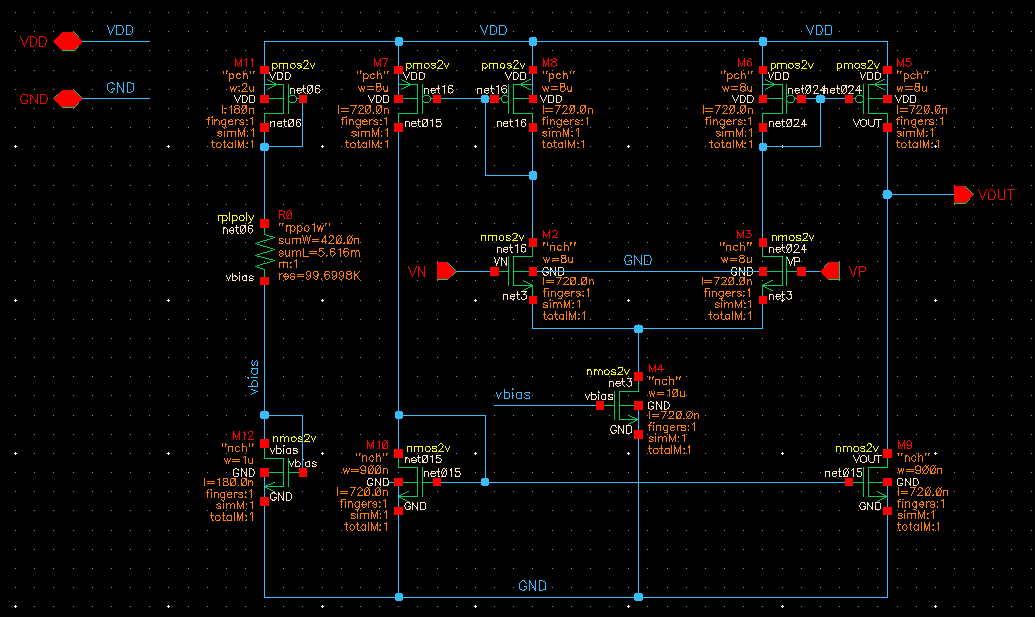

下图是LDO的放大器部分，需要画它的版图，尽量保证对称性。

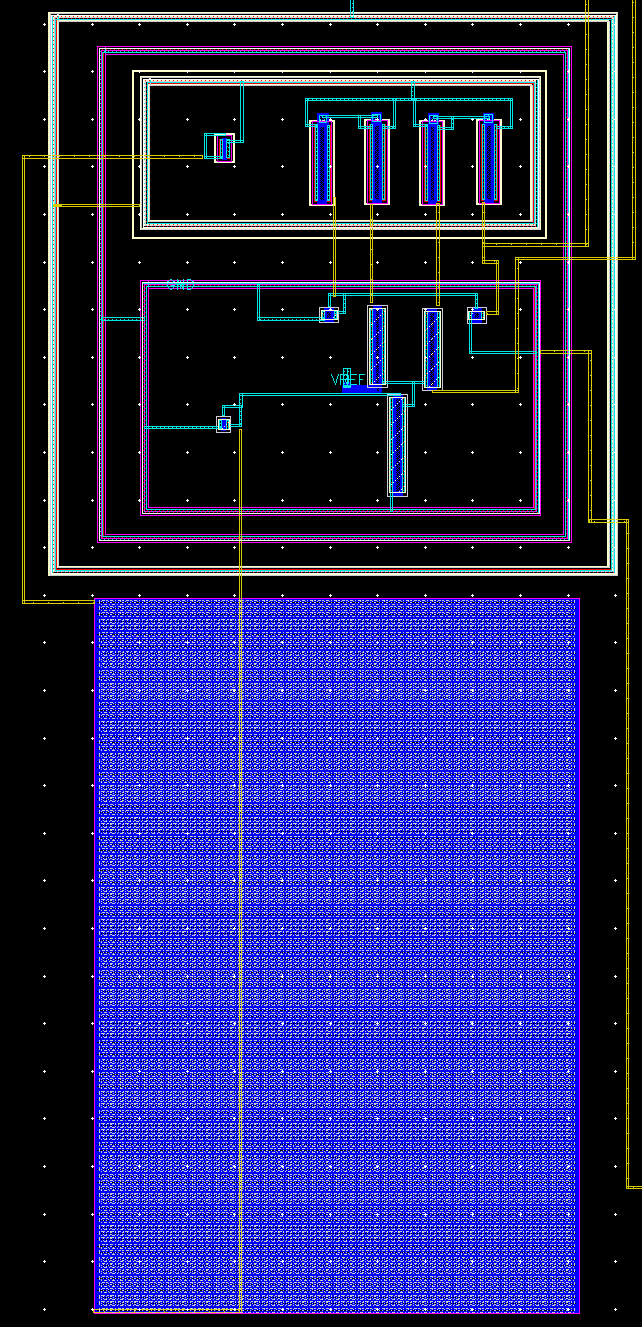

我第一次的版图很水，就是导入板块之后连线，后仿的时候误差挺大的：

二、重新划分管子

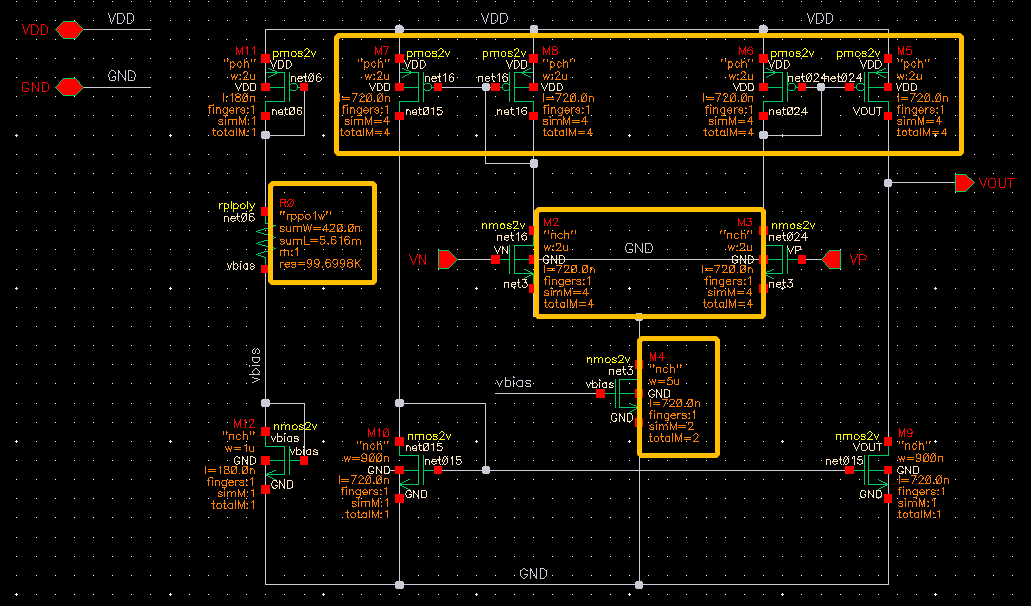

电路图中的四个电流镜pmos管的尺寸为$\frac{8u}{720n}$，可以将其拆成4个$\frac{2u}{720n}$的并联，调整后的电路图如下：

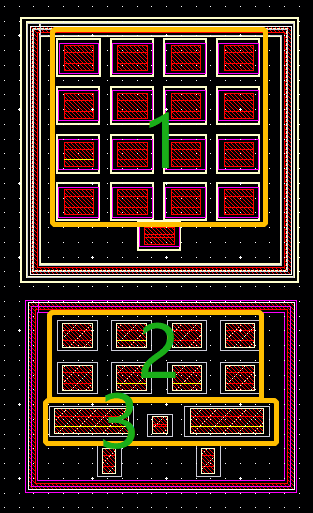

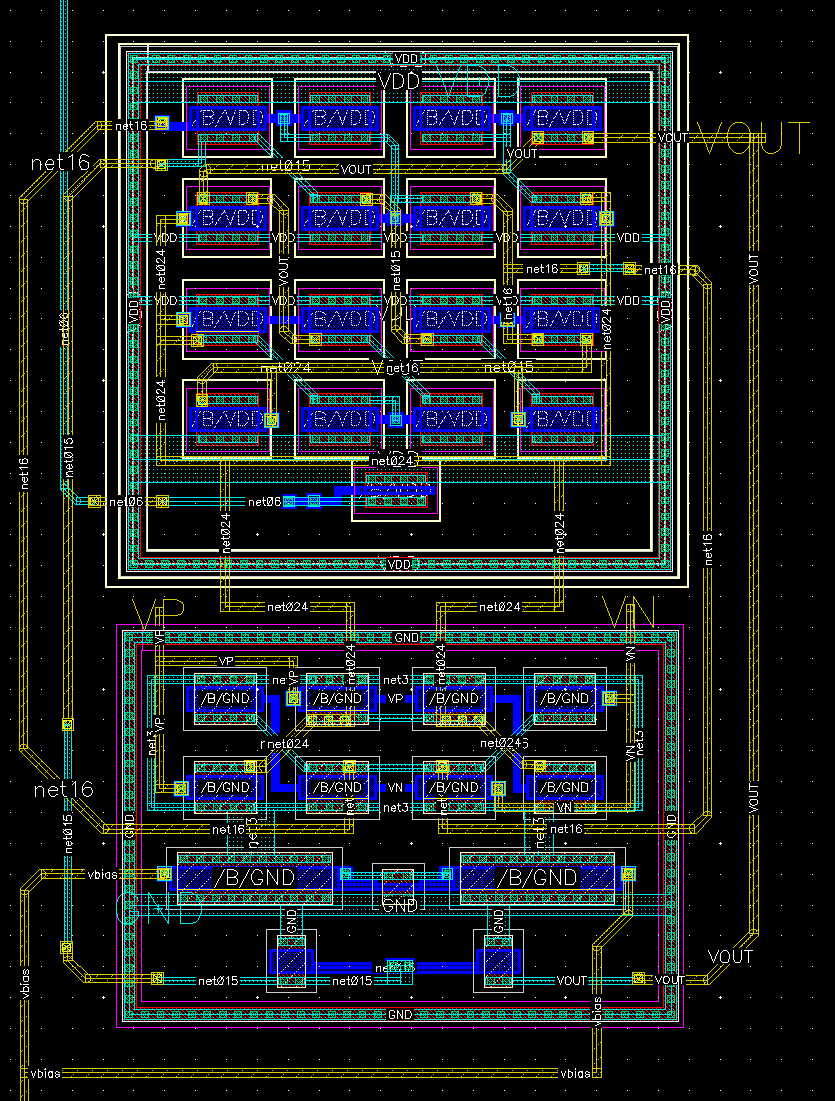

三、布局

整体的布局最好对称，一方面有利于布线，另一方面有利于保证性能指标。

1、4个pmos管M7、M8、M6、M5分别拆成4个管子，并做如下排布，可以保证在任意方向存在缓变掺杂梯度下的匹配：

一	二	三	四
A	B	C	D
D	A	B	C
C	D	A	B
B	C	D	A

2、两个差分对M2、M3，也可以拆成4个，排列方式为：

一	二	三	四
A	B	B	A
B	A	A	B

3、尾电流管M4拆成两个，中间的是偏置管M12。

需要注意的几点：

• 对齐的时候可以按“a”；
• Pmos用Nwell gruadring 包围之后，还需要添加一圈矩形的nwell（选中nwell之后，按“r”）；

四、布线

布线可以说是最花时间，伤脑筋的事，保证一定对称性有很大帮助。

几点需要注意的：

• 时不时检查drc，能够及时发现错误；
• lvs的时候别忘了添加Lable，不然找不到入口；
• Lable需要大写，否则识别出错；

五、寄生参数提取

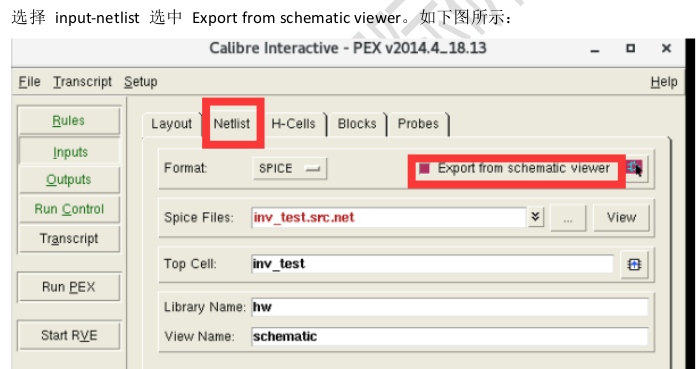

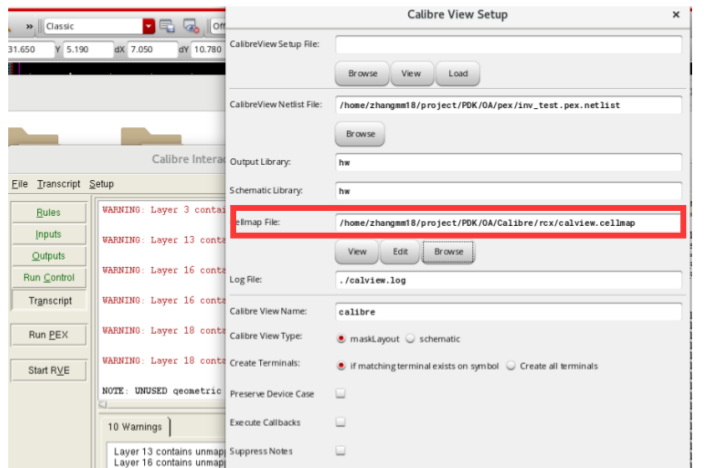

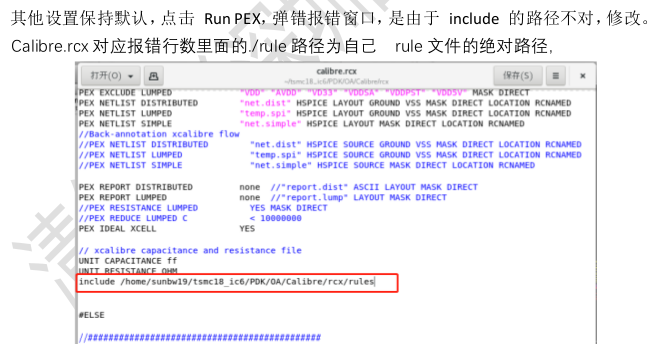

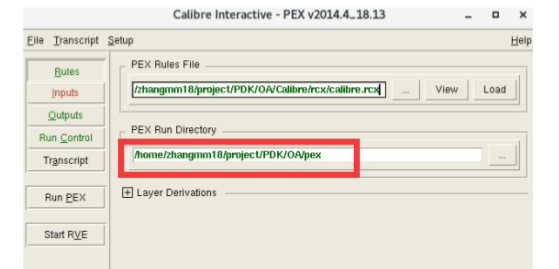

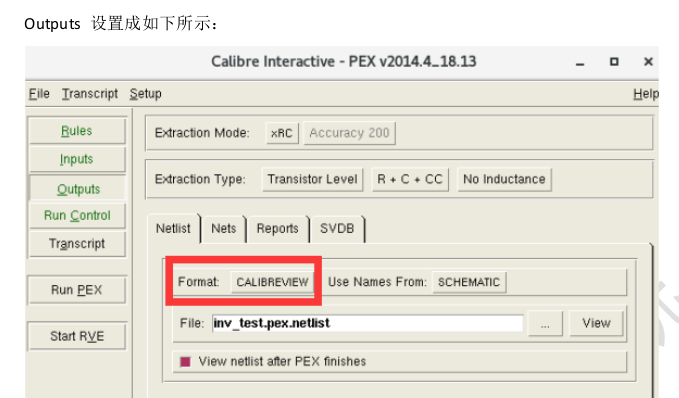

寄生参数提取用PEX，有以下几个步骤需要注意：

六、后仿

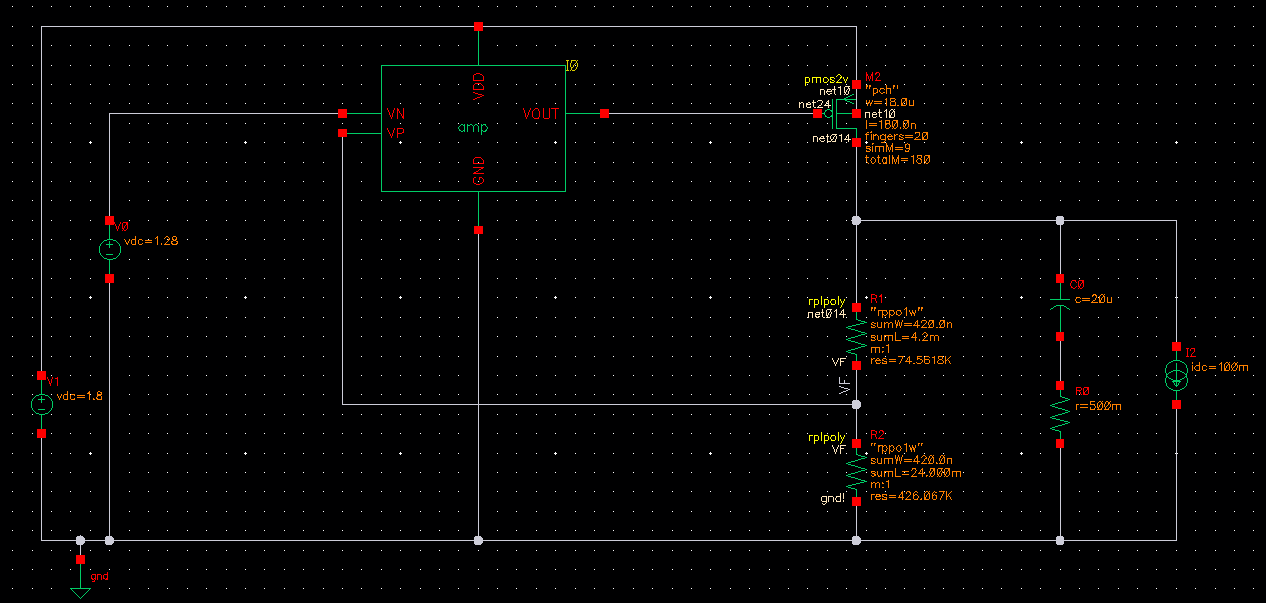

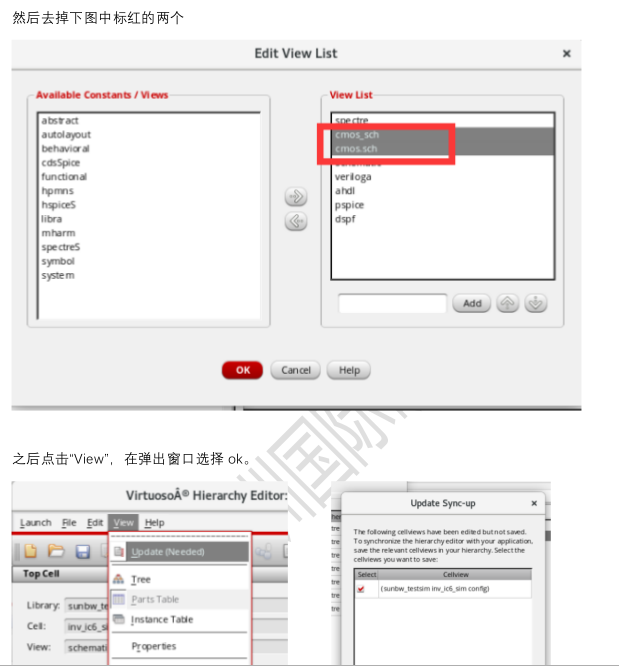

后仿需要两步：1、建立测试电路amp_sim；2、新建config文件

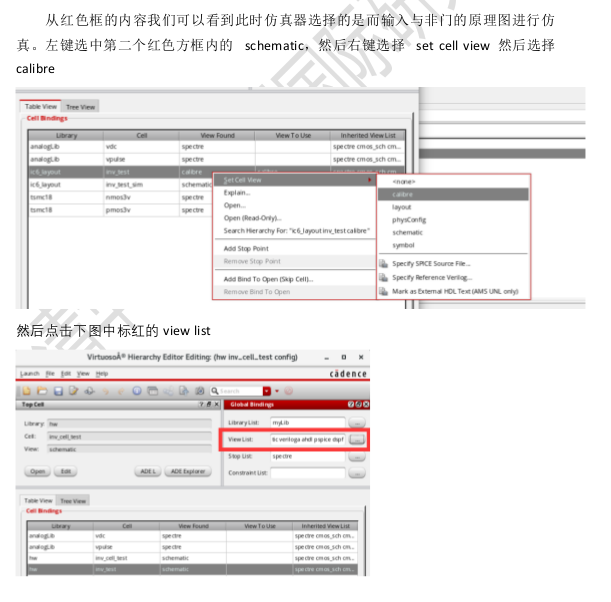

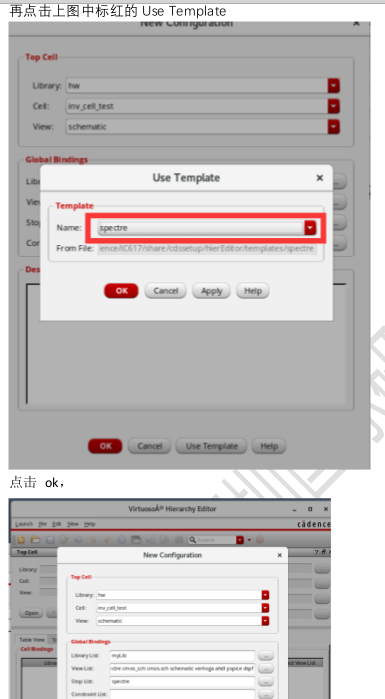

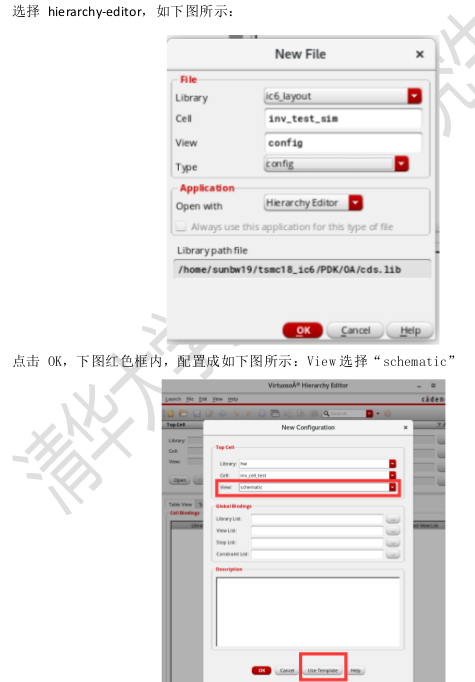

在这个cell下建立config文件：

比较输出电压：

电压	电路图	第一次版图	第二次版图
输出电压V	1.506007446	1.4730482	1.506021032

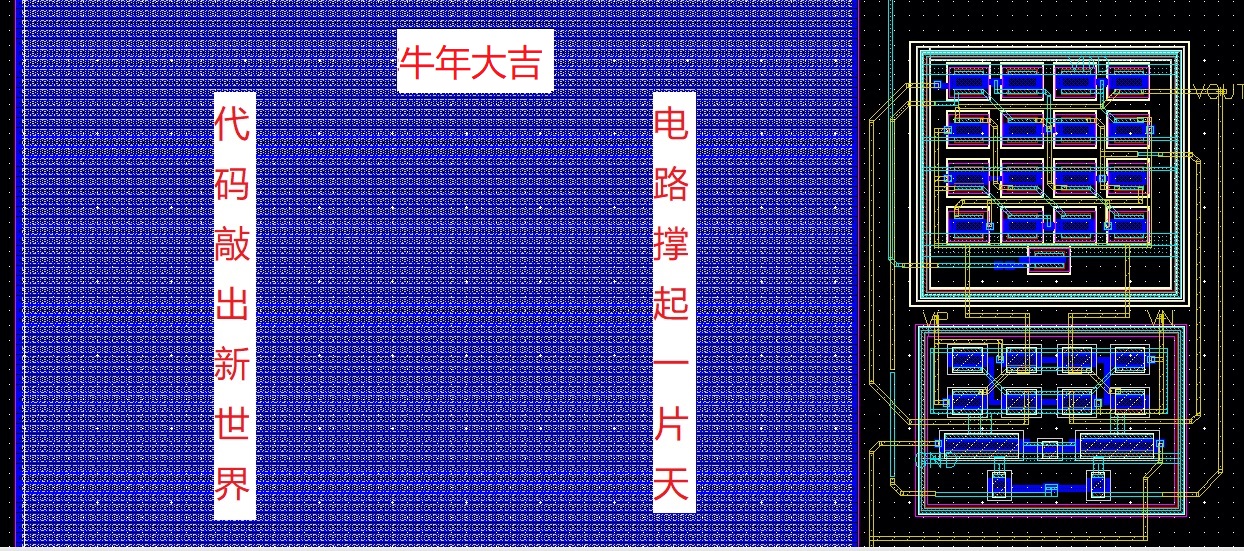

最后，新年快乐！
